骨骼穿插检测工具
简介
骨骼穿插检测库是一个高效的算法库，专为检测3D骨骼模型中骨骼穿插问题而设计。该库可以帮助开发者在动画制作、物理引擎仿真等领域识别并解决骨骼交叉、重叠等异常情况，从而确保骨骼系统的结构完整性和运动准确性。
特性
- 精确性: 使用先进的几何算法，快速检测出3D模型中的骨骼穿插问题。
- 高效性: 经过优化，能够处理复杂的骨骼系统，具有高效的计算速度。
- 易移植: 该库支持多种主流3D引擎与开发平台，易于与现有项目集成。
使用场景
- 影视及游戏开发: 确保角色骨骼动画的真实性，避免骨骼间的不合理穿插导致的解算或视觉问题。
- 虚拟现实与增强现实: 提高虚拟角色的交互准确性，避免不自然的动作或姿势。
LightHousPartner License
如果您是我们的Light House Partner ，在签署了 Light House Partner 合作协议后，会由我们 DevRel 团队提供向您提供 AlphaCore LightHousePartner 账户信息(a137.user文件)。Window用户在 Maya 使用环境中 a137.user文件可以存放在：C:\Users\<用户名>\Documents\maya\ 路径下的AlphaCore 子文件夹中。
工具配置与使用
1.1 适配版本
- Maya2023 / Maya2024
1.2 手动配置
- 找到对应版本Maya路径
C:\Users\<用户名>\Documents\maya - 新建AlphaCore文件夹
- 新建a137.user文件并修改文本内UserName
- 手动拷贝骨骼穿插检测工具
VeraAniFliter_maya_plugin.mll到Maya插件安装目录下，如默认插件安装目录C:\Program Files\Autodesk\Maya2024\bin\plug-ins\
1.3 使用说明
-
初始化
完成绑定工作后，在Maya Script Edit中执行如下命令行，在大纲面板创建会创建名为
VeraAniFiter的骨骼监测节点，默认会对场景中所有骨骼进行监测
VeraAniFiter
-
设置监测半径
设置需要监测的骨骼半径（建议0.001），可以避免骨骼自身进行不必要监测
VeraAniFiter -r <半径值>
-
添加豁免骨骼
对于不希望参与监测的骨骼，可以使用如下命令进行忽略
VeraAniFiter -is <关节起始点全名> -ie <关节终止点全名>
-
清楚豁免骨骼
清除所有已经被豁免的骨骼，使其重新参与到当前骨骼穿插的监测中
VeraAniFiter -ic
-
打印穿插骨骼信息
在Maya脚本编辑器中打印所有帧骨骼穿插信息
VeraAniFiter -ca
打印log信息格式如下
//{frame：整数，第几帧出现穿插,
//intersection pair: 整数，发生穿插的骨骼序号,
//intersection pair name: 字符串，发生穿插的骨骼全名,
//intersection time: 浮点数，范围为[0,1]，发生穿插的时间}
[
{frame：2，
intersection pair: [152,179]，
intersection pair name: [xxxx|xxx|jointA，xxx|xxx|jointB],
intersection time: 0.0},
{frame：3，
intersection pair: [154,178]，
intersection pair name: [xxxx|xxx|joint_LeftA，xxx|xxx|joint_RightB],
intersection time: 0.3},
...
]
-
清除节点
直接在大纲中删除
transform节点 -
视窗显示

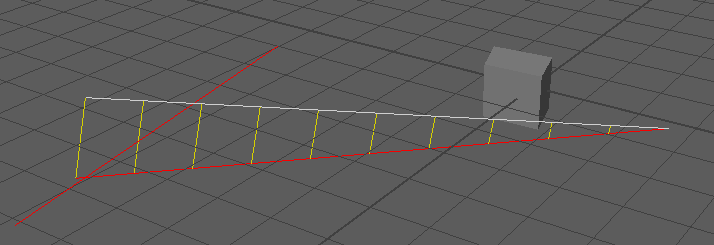

对于有视窗观察需求的，在当前帧的穿插骨骼自动绘制出
Loactor显示当前骨骼穿插轨迹。如下图
