MCCL over ACE

1. 概述

异步通信引擎 Async Copy Engine (ACE) 是 MTGPU 的一个独立硬件单元，用于在不同内存域之间实现高带宽、低延迟的异步数据搬运。

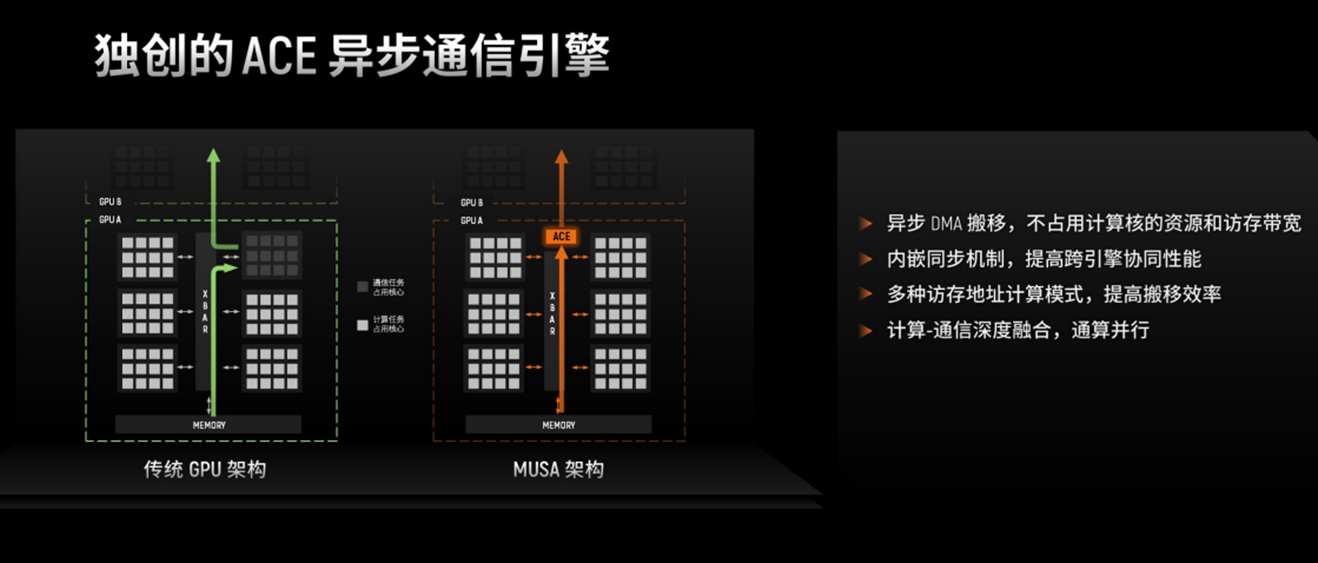

异步通信引擎 ACE

运行原理

在典型的多芯片（Multi-Die）GPU 结构中，每个 GPU 包含多个计算芯片，ACE 的任务是为这些芯片之间及 GPU 之间提供高效的数据通路，主要包括：

Host 内存 ↔ 显存（H2D/D2H）
本地 GPU 显存 ↔ 远程 GPU 显存
芯片内部 Die 间数据搬移（D2D - Die to Die）

对称内存 (Symmetric Memory)

MCCL over ACE 使用对称内存机制，允许每个 GPU 直接访问其他 GPU 的内存地址空间。

Rank 0: [Base + 0*stride] ───┐
Rank 1: [Base + 1*stride] ───┼─→ 对称内存窗口
Rank 2: [Base + 2*stride] ───┘

关键函数：

mcclMemAlloc(): 分配对称内存
mcclCommWindowRegister(): 注册对称内存窗口

图执行 (Graph Execution)

MCCL over ACE 预先构建 MUSA Graph，包含所有通信节点（同步、拷贝、原子操作），运行时动态更新参数后执行。

优势：

减少 API 调用开销
硬件级流水线优化
更低的通信延迟

2. 支持的集合通信原语

AllReduce

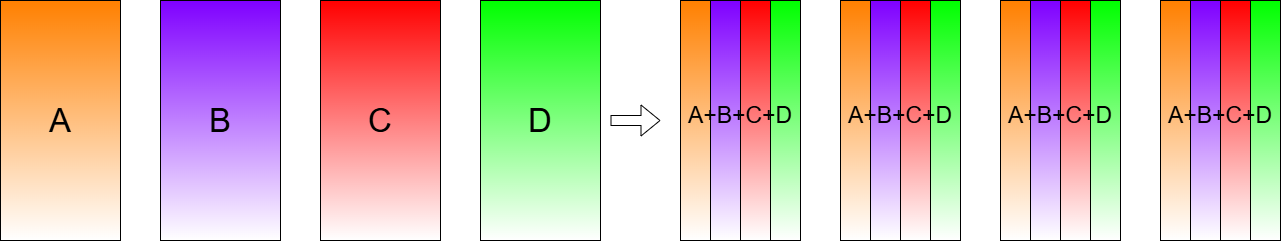

AllReduce 操作在设备间对数据（例如，求和、最小值、最大值）进行归约，并将结果存储在每个 rank 的接收缓冲区中。

以 sum 为例，在 k 个 rank 之间的求和 AllReduce 操作中，每个 rank 将提供一个包含 N 个值的数组，并在包含 N 个值的数组 out 中接收相同的结果，其中 out[i] = in0[i] + in1[i] + ... + in(k-1)[i]。

AllReduce 操作示意图

AllGather

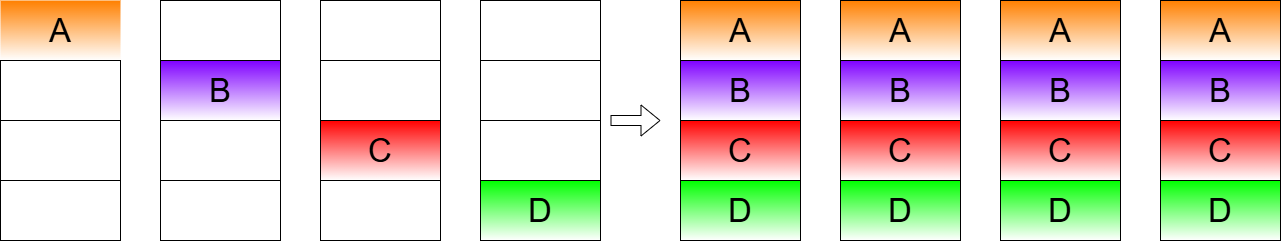

AllGather 操作从 k 个 rank 中收集 N 个值到大小为 k*N 的输出缓冲区，并将该结果分发到所有 rank。输出按 rank 索引排序。因此，AllGather 操作会受到不同 rank 到设备映射的影响。

AllGather 操作示意图

ReduceScatter

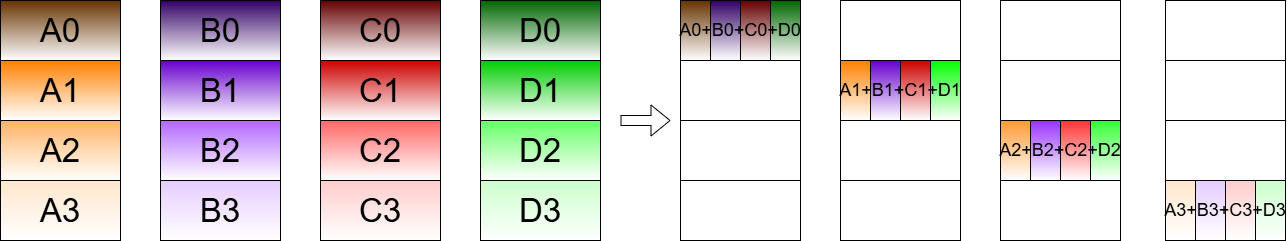

ReduceScatter 操作执行与归约相同的操作，但结果在 rank 之间以等大小的块分散，每个 rank 根据其 rank 索引获得一块数据。由于 rank 决定数据布局，ReduceScatter 操作会受到不同 rank 到设备映射的影响。

ReduceScatter 操作示意图

AlltoAll

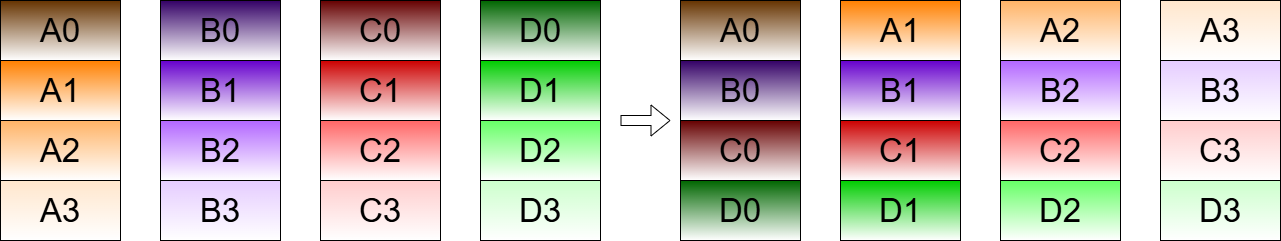

在 k 个进程组（rank）之间的 AllToAll 操作中，每个进程组会提供一个大小为 k×N 个值的输入缓冲区：其中第 j 个包含 N 个值的数据块（chunk）会发送至目标进程组 j；每个进程组会接收一个大小为 k×N 个值的输出缓冲区：其中第 i 个包含 N 个值的数据块源自源进程组 i。

ACE 版本的 mcclAllToAllv 接口支持非对称输入。

AlltoAll 操作示意图

3. API 参考

初始化与销毁

mcclAceCommInitRank

初始化 MCCL over ACE 通信器。

mcclResult_t mcclAceCommInitRank(
    mcclComm_t* comm,      // [out] 通信器句柄
    int nranks,            // [in]  进程总数
    mcclUniqueId commId,   // [in]  唯一 ID
    int rank               // [in]  当前进程 rank
);

与 SHADER 版本的区别：

mcclAceCommInitRank 和 mcclCommInitRank 的主要区别在于是否启用 ACE。

// SHADER 版本
mcclResult_t mcclCommInitRank(mcclComm_t* newcomm, int nranks,
                              mcclUniqueId commId, int myrank) {
  ...
  // isAceComm 默认为 false
  MCCLCHECK(mcclCommInitRankDev(...));
  ...
}

// ACE 版本
mcclResult_t mcclAceCommInitRank(mcclComm_t* newcomm, int nranks,
                                 mcclUniqueId commId, int myrank) {
  ...
  // 显式传递 isAceComm = true
  MCCLCHECK(mcclCommInitRankDev(..., true));
  ...
}

示例：

mcclUniqueId id;
if (rank == 0) {
    mcclGetUniqueId(&id);
}
MPI_Bcast(&id, sizeof(id), MPI_BYTE, 0, MPI_COMM_WORLD);

mcclComm_t comm;
mcclAceCommInitRank(&comm, worldSize, id, worldRank);

mcclCommDestroy

销毁通信器。

mcclResult_t mcclCommDestroy(mcclComm_t comm);

内存管理

mcclMemAlloc

分配通信显存。

mcclResult_t mcclMemAlloc(
    void** ptr,
    size_t size
);

mcclMemFree

释放通信显存。

mcclResult_t mcclMemFree(void* ptr);

mcclCommWindowRegister

注册为对称内存。

mcclResult_t mcclCommWindowRegister(
    mcclComm_t comm,           // [in]  通信器
    void* localPtr,            // [in]  本地内存指针
    size_t size,               // [in]  内存大小
    void** symmetricHandle,    // [out] 对称内存句柄
    int flags                  // [in]  标志
);

flags 参数支持：

/* Window Registration flags */
#define MCCL_WIN_DEFAULT 0x00          // 普通注册，一般不用
#define MCCL_WIN_COLL_SYMMETRIC 0x01   // 对称内存注册（ACE 集合操作必需）

集合操作

mcclAllReduce

mcclResult_t mcclAllReduce(
    const void* sendbuff,      // [in]  发送缓冲区
    void* recvbuff,            // [out] 接收缓冲区
    size_t count,
    mcclDataType_t datatype,
    mcclRedOp_t op,
    mcclComm_t comm,
    musaStream_t stream
);

两种模式：

Out-of-place (sendbuff != recvbuff):
- sendbuff: 对称内存
- recvbuff: 普通内存
- 每个 rank 收集所有进程的数据，pull mode
In-place (sendbuff == recvbuff):
- recvbuff: 对称内存，总大小 = count * nranks * sizeof(datatype)
- 每个 rank 的数据已在对应位置

支持的归约操作：

操作	支持的数据类型
mcclSum (求和)	`mcclInt32`, `mcclUint64`, `mcclFloat16`, `mcclBfloat16`, `mcclFloat32`, `mcclFloat64`
mcclMin (最小值)	`mcclInt32`, `mcclInt64`, `mcclUint32`, `mcclUint64`
mcclMax (最大值)	`mcclInt32`, `mcclInt64`, `mcclUint32`, `mcclUint64`

重要说明：

浮点类型（mcclFloat16/32/64, mcclBfloat16）仅支持 mcclSum 操作
整数类型支持所有三种操作，但 mcclSum 不支持 mcclInt64

mcclAllGather

mcclResult_t mcclAllGather(
    const void* sendbuff,      // [in]  发送缓冲区
    void* recvbuff,            // [out] 接收缓冲区
    size_t count,
    mcclDataType_t datatype,
    mcclComm_t comm,
    musaStream_t stream
);

mcclReduceScatter

mcclResult_t mcclReduceScatter(
    const void* sendbuff,      // [in]  发送缓冲区
    void* recvbuff,            // [out] 接收缓冲区
    size_t count,              // [in]  每个进程接收的元素数量
    mcclDataType_t datatype,
    mcclRedOp_t op,            // [in]  归约操作
    mcclComm_t comm,
    musaStream_t stream
);

内存要求：

sendbuff: 对称内存，大小 = count * nranks * sizeof(datatype)
recvbuff: 普通内存，大小 = count * sizeof(datatype)

mcclAllToAllv

mcclAllToAllv 接口支持非对称，recvcounts[i] 直接支持非均匀。

mcclResult_t mcclAllToAllv(
    const void* sendbuff,          // [in]  发送缓冲区 (对称内存)
    const size_t sendcounts[],     // [in]  发送计数数组
    const size_t sdispls[],        // [in]  发送偏移数组
    void* recvbuff,                // [out] 接收缓冲区
    const size_t recvcounts[],     // [in]  接收计数数组
    const size_t rdispls[],        // [in]  接收偏移数组
    mcclDataType_t datatype,
    mcclComm_t comm,
    musaStream_t stream
);

4. 示例代码

AllReduce 示例

AllReduce 是一个用于将所有进程的数据进行归约操作（如求和）的集合操作，结果存回所有 rank。

关键要点：

必须使用 mcclMemAlloc 分配通信显存
必须注册为对称内存：调用 mcclCommWindowRegister

#include <mpi.h>
#include <mccl.h>
#include <musa_runtime.h>
#include <vector>
#include <cassert>
#include <cstdio>

int main(int argc, char* argv[]) {

    // ========== 1. 初始化 MPI ==========
    CHECK_MPI(MPI_Init(&argc, &argv));

    int worldRank, worldSize;
    CHECK_MPI(MPI_Comm_rank(MPI_COMM_WORLD, &worldRank));
    CHECK_MPI(MPI_Comm_size(MPI_COMM_WORLD, &worldSize));

    // ========== 2. 设置 GPU 设备 ==========
    int ngpus = 0;
    CHECK_MUSA(musaGetDeviceCount(&ngpus));
    int dev = worldRank % ngpus;  // 轮询分配 GPU
    CHECK_MUSA(musaSetDevice(dev));

    // 创建 MUSA stream
    musaStream_t stream;
    CHECK_MUSA(musaStreamCreate(&stream));

    // ========== 3. 初始化 MCCL 通信器 ==========
    mcclUniqueId id;
    if (worldRank == 0) {
        CHECK_MCCL(mcclGetUniqueId(&id));
    }
    CHECK_MPI(MPI_Bcast(&id, sizeof(id), MPI_BYTE, 0, MPI_COMM_WORLD));

    mcclComm_t comm;
    CHECK_MCCL(mcclAceCommInitRank(&comm, worldSize, id, worldRank));

    // ========== 4. 执行集合操作 ==========
    // ========== 4.1 分配和初始化内存 ==========
    size_t count = 16 * 1024 * 1024;  // 16M 个元素
    std::vector<uint64_t> data(count, 1);  // 初始化为 1

    void* buff = nullptr;
    void* handle = nullptr;

    // 分配对称内存
    CHECK_MCCL(mcclMemAlloc(&buff, count * sizeof(uint64_t)));

    // 拷贝数据到 GPU
    CHECK_MUSA(musaMemcpy(buff, data.data(),
                          count * sizeof(uint64_t),
                          musaMemcpyHostToDevice));

    // 注册对称内存窗口
    CHECK_MCCL(mcclCommWindowRegister(comm, buff,
                                      count * sizeof(uint64_t),
                                      &handle,
                                      MCCL_WIN_COLL_SYMMETRIC));

    // ========== 4.2 执行 AllReduce ==========
    // 多次调用测试
    for (int i = 0; i < 4; i++) {
        CHECK_MCCL(mcclAllReduce(buff, buff,  // in-place!
                                 count,
                                 mcclUint64,
                                 mcclSum,     // 求和操作
                                 comm,
                                 stream));
    }
    CHECK_MUSA(musaStreamSynchronize(stream));

    // ========== 4.3 验证结果 ==========
    uint64_t* host_data = (uint64_t*)malloc(count * sizeof(uint64_t));
    CHECK_MUSA(musaMemcpy(host_data, buff,
                          count * sizeof(uint64_t),
                          musaMemcpyDeviceToHost));

    // 每次 AllReduce: 1*worldSize -> worldSize
    // 4 次后：worldSize^4
    uint64_t expected = 1;
    for (int i = 0; i < 4; i++) {
        expected *= worldSize;
    }

    for (size_t i = 0; i < count; i++) {
        assert(host_data[i] == expected);
    }

    free(host_data);
    printf("Rank %d: AllReduce PASSED!\n", worldRank);

    // ========== 4.4 清理 ==========
    CHECK_MCCL(mcclMemFree(buff));

    // ========== 5. 清理资源 ==========
    CHECK_MUSA(musaStreamDestroy(stream));
    CHECK_MCCL(mcclCommDestroy(comm));
    CHECK_MPI(MPI_Finalize());

    return 0;
}

5. 错误处理

MCCL over ACE 主要返回以下错误码：

错误代码	错误消息	说明
`mcclSuccess (0)`	`"no error"`	操作成功
`mcclInvalidUsage (5)`	`"invalid usage"`	API 使用方式不正确

获取错误信息：

mcclResult_t result = mcclAllReduce(...);
if (result != mcclSuccess) {
    fprintf(stderr, "错误：%s\n", mcclGetErrorString(result));
}

mcclInvalidUsage 错误场景

1. 要求 in-place 操作

错误代码：

mcclAllReduce(sendbuff, recvbuff, count, mcclUint64, mcclSum, comm, stream);
// sendbuff != recvbuff

源码位置：src/ce_coll.cc:518

if (sendbuff != recvbuff || isAtomicOpSupported(op) == false) {
    return mcclInvalidUsage;
}

解决方案：

// 必须 in-place
mcclAllReduce(buff, buff, count, mcclUint64, mcclSum, comm, stream);

2. 缓冲区未注册为对称内存

错误代码：

void* buff = nullptr;
musaMalloc(&buff, size);  // 普通内存
mcclAllReduce(buff, buff, count, mcclUint64, mcclSum, comm, stream);

源码位置：src/ce_coll.cc:524-526

MCCLCHECK(mcclRegFindSymmetric(comm, sendbuff, ...));
if (symPtr == nullptr) {
    return mcclInvalidUsage;  // 未找到对称内存
}

解决方案：

void* buff = nullptr;
void* handle = nullptr;

// 分配对称内存
mcclMemAlloc(&buff, size);

// 注册为对称内存
mcclCommWindowRegister(comm, buff, size, &handle, MCCL_WIN_COLL_SYMMETRIC);

// 正常使用
mcclAllReduce(buff, buff, count, mcclUint64, mcclSum, comm, stream);

3. AllReduce: 不支持的归约操作

错误代码：

mcclAllReduce(buff, buff, count, mcclFloat32, mcclProd, comm, stream);
// mcclProd 不支持

源码位置：src/ce_coll.cc:518 + src/ce_coll.cc:288-364 (isAtomicOpSupported)

支持的操作和数据类型请参考 mcclAllReduce。

解决方案：

// 使用支持的操作
mcclAllReduce(buff, buff, count, mcclFloat32, mcclSum, comm, stream);

4. Batch 操作：批量数超过限制

错误代码：

int groupnum = 5;  // 超过限制
mcclBatchAllToAllv(sendbuffs, sendcounts, sdispls, recvbuffs,
                  recvcounts, rdispls, datatypes, groupnum, comm, stream);

源码位置：src/ce_coll.cc:1147-1149, src/ce_coll.cc:1052-1054

if (groupnum > NUM_MAX_CE_BATCH_SIZE) {  // NUM_MAX_CE_BATCH_SIZE = 4
    return mcclInvalidUsage;
}

解决方案：

int groupnum = 4;  // 不超过 NUM_MAX_CE_BATCH_SIZE
mcclBatchAllToAllv(sendbuffs, sendcounts, sdispls, recvbuffs,
                  recvcounts, rdispls, datatypes, groupnum, comm, stream);
