MTT S3000 产品说明书
使用前请详细阅读本说明书，请妥善保管说明书。
产品安装说明
若服务器无 RISER 卡，请按下面步骤安装：
- 关闭服务器电源，移除 AC 电源线；
- 根据实际场地情况对服务器进行下架；

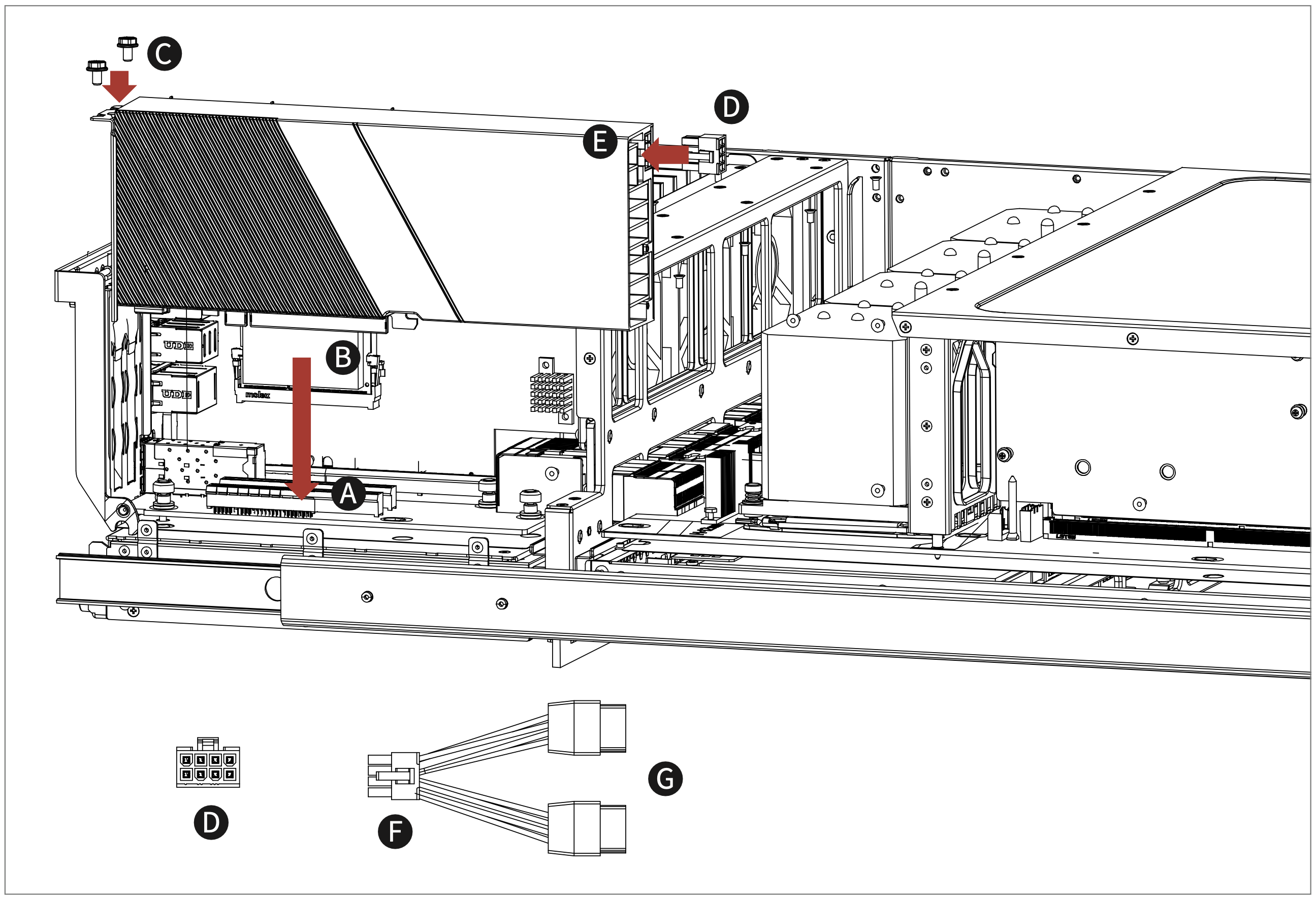

- 打开机箱，确定插入的 PCIe 插槽（如图示 1 - 1 A），插槽长度选择为 PCIe x16；
- 移除机箱里的 PCIe x16 插槽对应的金属挡片；
- 将本产品的 PCIe 接口（如图示 1 - 1 B）插入至主板 PCIe x16 插槽并 确保锁固；
- 用两枚螺丝（如图示 1 - 1 C，固定方式以机箱设计为准）将本产品和机 箱固定好；
- 连接产品外接独立供电接口（如图示 1 - 1 E）， （1）若机箱提供 CPU 8pin 接口（如图示 1 - 1 D），直 接 连 接 至 产 品 外 接独立供电接口（如图示 1 - 1 E） ，并 确 保 锁 固 ； （2）若机箱提供 PCIe 接口，请使用附带的 Dongle 线转接，将 CPU 8pin（如图示 1 - 1 F）与产品外接独立供电接口（如图示 1 - 1 E）连 接，然后将机箱中的两根 PCIe 电源线接口与 Dongle 线对应接口 （如图示 1 - 1 G）连 接 ，并 确 保 锁 固 ；
- 若有 Extender 需要，可使用附件包中的螺丝，将 Extender 一侧与产 品固定好，另一侧固定到机箱即可。
- 将服务器安装上电。
图 1 - 1 ｜ 组装本产品到服务器
若服务器有 RISER 卡，请按下面步骤安装：
- 关闭服务器电源，移除 AC 电源线；
- 根据实际场地情况对服务器进行下架；

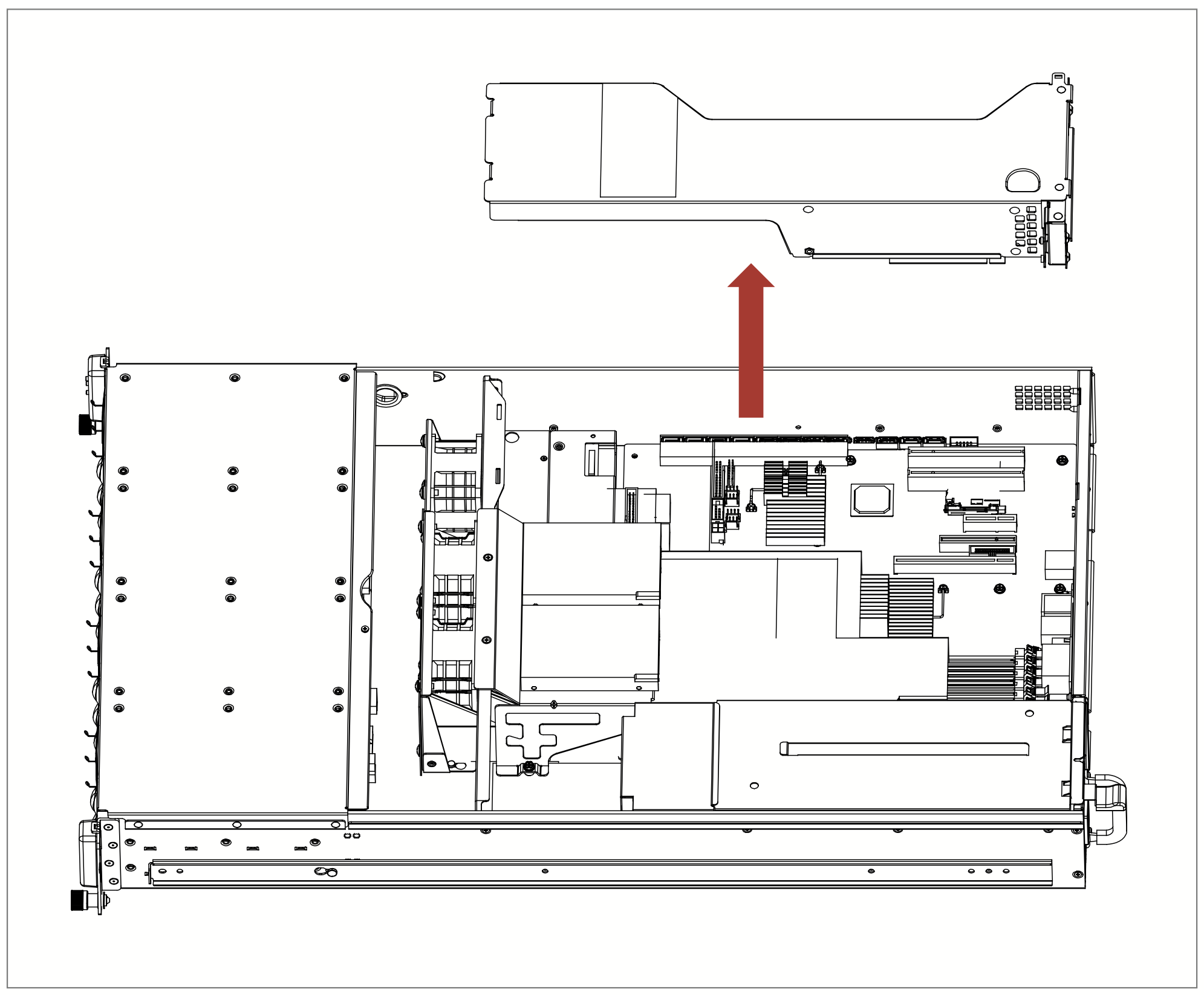

- 打开机箱，取出 RISER 卡，如图 2-1 所示；
- 移除 RISER 卡的 PCIe x16 插槽对应的金属挡片；
- 将本产品的 PCIe 接口（如图 2-2B）插入至 RISER 卡的 PCIe x 16 插槽 （如图 2-2A）并确保锁固；
- 用两枚螺丝（如图示 2 - 2 C，固定方式以机箱设计为准）将本产品和 RISER 卡固定好；
图 2 - 1 ｜ 取出服务器 RISER 卡
-
连接产品外接独立供电接口 ( 如图示 2 - 2 E)
- 若机箱提供 CPU 8pin 接口 ( 如图示 2 - 2 D)，直接连接至产品外接独立供电接口 ( 如图示 2 - 2 E) ，并确保锁固；
- 若机箱提供 PCIe 接口，请使用附带的 Dongle 线转接，将 CPU 8pin( 如图示 2 - 2 F) 与产品外接独立供电接口 ( 如图示 2 - 2 E) 连接，然后将机箱中的两根 PCIe 电源线接口与 Dongle 线对应接口( 如图示 2 - 2 G) 连接，并确保锁固；
-

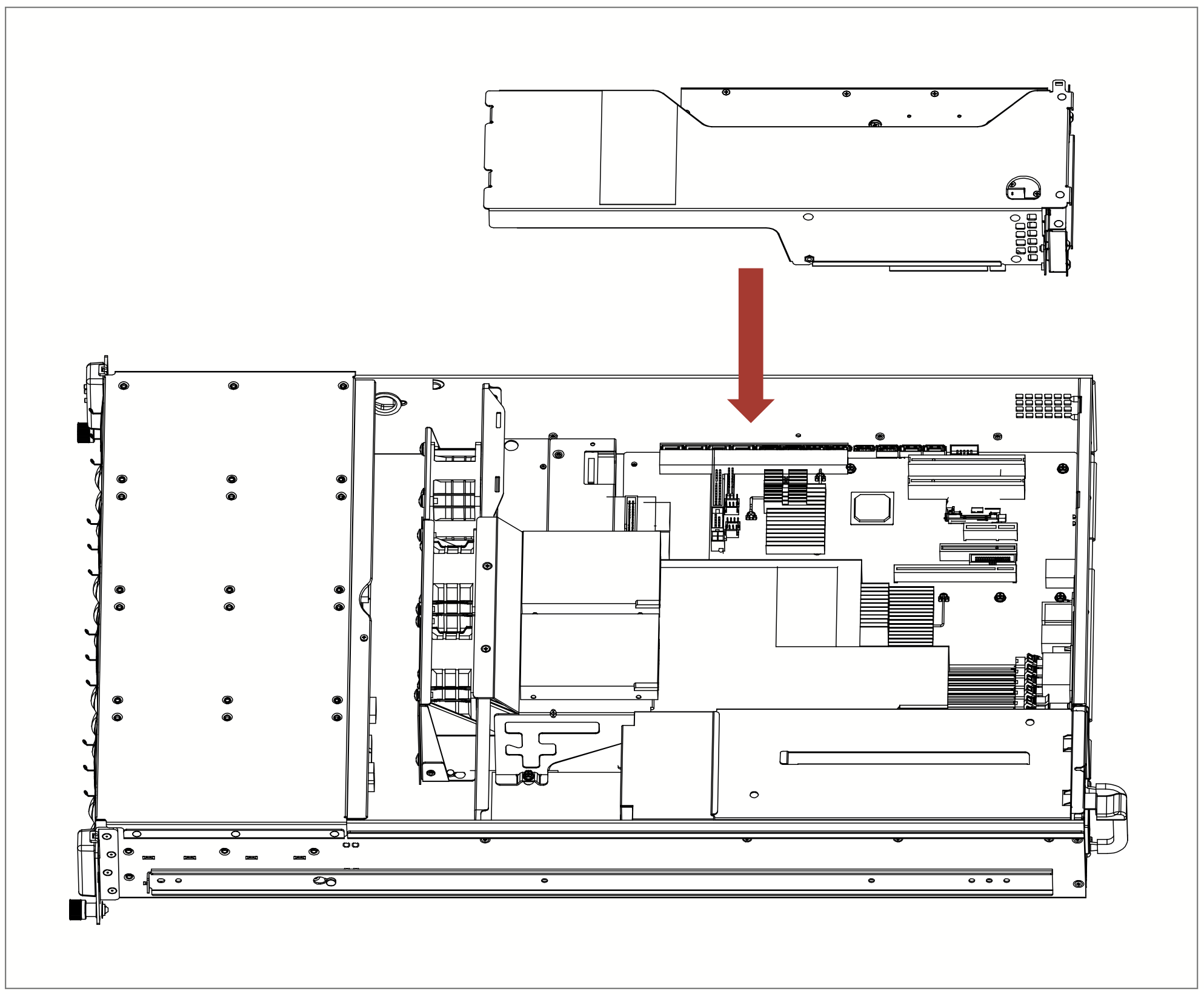

将 RISER 卡安装回服务器并确保锁固，如图 2-3；
-
若有 Extender 需要，可使用附件包中的螺丝，将 Extender 一侧与产 品固定好，另一侧固定到机箱即可。
-
将服务器安装上电。 注：其中 7、8 步骤需要根据服务器和电源线长度情况酌情 调整顺序
图 2 - 3 ｜ 组装 RISER 卡到服务器
图 2 - 2 ｜ 组装本产品到 RISER 卡
连接显示器
- 将显示器的信号线与本产品相对应的接口连接。
安装驱动程序
- 访问 https://www.mthreads.com，下载最新的驱动程序；
- 运行驱动程序并按照安装提示完成驱动程序的安装。
注意事项
-
请勿用潮湿的手触摸本产品，以避免短路；
-
请勿在高温、潮湿、高电磁干扰的环境下使用和放置本产品；
-
请勿用力扳动或移动本产品上的料件，这样可能会造成永久性伤害；
-
请勿使尖锐的物体接触本产品，这样可能会划伤元器件并损坏电路。
保修服务承诺
尊敬的用户：
非常感谢您选购摩尔线程的产品！为了使您更好地享受售后服务，请仔细
阅读本保修服务承诺。
保修说明注意事项：
摩尔线程对经合法渠道销售给消费者的元计算卡系列产品提供的保修服务承诺为：七天包退、八至十五天包换、三年包修。
一、“七天包退”: 自售出之日起七日内，用户在正常使用该产品的情况下，如果出现产品质量问题，用户可以选择退货、换货或修理。用户要求退货时，本公司负责为用户退款退货。
二、“八至十五天包换”: 自售出之日起八至十五日内，用户在正常使用该产品的情况下，如果出现产品质量问题，用户可选择换货或者修理。用户要求换货时，本司负责为用户调换同型号同规格的产品 ；同型号同规格的产品停止生产时，本公司负责为用户调换不低于原产品性能的产品。
三、“三年包修”: 自售出之日起三年内，用户在正常使用该产品的情况下，如果出现产品质量问题，并且属于正常包修范围内，本公司负责提供三年包修的质保服务。
四、经本公司判定属下列情况，不实施三包承诺 ：
-
未按产品说明书使用、维护、保管的要求而造成的损坏。
-
无本公司原厂序列号贴纸，以及人为涂改与磨损序列号贴纸导致序列号难以辨识的，或经检测为非本公司原始序列号的。
-
未经本公司授权的人员同意，擅自拆焊零件或修改而导致的不良情形，如：自行拆装风扇或散热模块，自行拆装结构件致外观损伤、变形、丢失，自行拆焊 PCB 板上零件等，及其他非本公司的行为的。
-
将元计算卡作为特殊测试用途，对元计算卡核心频率、显存频率等进行修改导致的产品问题。
-
未经本公司授权刷新 BIOS、或 使用第三方工具修改或刷新 BIOS，或给产品刷新非本产品型号所适配的 BIOS 等 。
-
BIOS 芯片丢失或烧毁的。
-
无有效三包凭证或擅自涂改三包凭证的。
-
三包凭证上的产品型号、序列号与产品实物不相符的。
-
因使用者运输、使用、保管不当，意外事故或任何不可抗力因素导致的产品不良情形，如：破损、腐蚀、撞角、撞件、电子元器件损坏或缺失、PCB 板弯曲变形、开裂、线路受潮、断线或烧毁、金手指缺损、有碰撞伤痕等；结构件变形、扭曲、松散、机械损伤、严重积尘致风扇转动慢或不转等。
-
由第三方软件或计算机病毒所引起的问题或故障的。
-
其他非正常使用所造成损坏或故障的。
五、技 术 支 持 及 维 修 服 务 ：
-
如果您在使用摩尔线程产品的过程中遇到问题，您可以首先查阅产品说明书，寻找答案。
-
您可访问我们的官网查询相关信息：https://www.mthreads.com/。
-
您可拨打我们的客户服务热线 : 400-667-5666，让我们的专业电话客服为您提供服务，服务时间 ：周一至周日 9:00-21:00。
-
产品如果出现故障，经本公司判定是产品质量问题，需要您自行邮寄到指定维修点进行维修，保修期内返修的产品，若无法修复，本公司会更换不低于原产品性能的原厂修复件。
-
关于保修期限 & 保修凭证：保修期限按有效购买凭证日期起计算，若无法提供有效购买凭证的，则按照产品出货日期起计算。
-
随产品附带的附件， 如线材等保修一个月，贴纸等耗材无保修。
-
超过保修期限的，本公司在产品可维修的情况下，可提供维修服务，并酌情收取维修费。
六、用户寄修须知 ：
- 用户寄修产品需要承担运输费用。
- 用户需妥善处理寄修产品，我们建议采用作业规范的运输公司，避免后期出现货损等纠纷，用户寄件产生的物品损坏由用户自行承担。
- 用户寄修请同时尽量提供详细的故障描述，包括故障现象、使用的操作系统及版本、驱动程序版本、使用的具体软件及版本、故障发生频率等，以便于我们的工程师快速排查出故障。

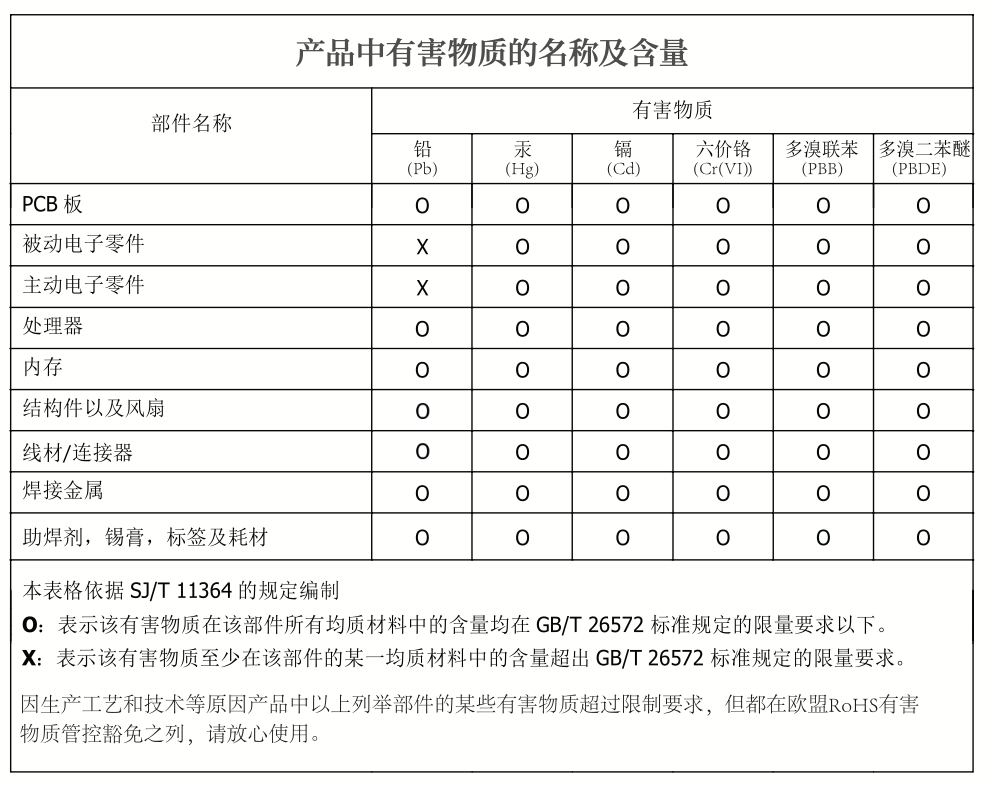

RoHS 物质含量声明
产品中有害物质的名称及含量
FCC Compliance Statement
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
- This device may not cause harmful interference, and
- this device must accept any interference received, including interference that may cause undesired operation
此设备符合 FCC 规则第 15 部分的规定。操作必须符合以下两个条件：
（1）设备不得造成有害干扰，
（2）设备必须能够承受接收到的任何干扰，包括可能导致意外操作的干扰。
本产品具体参数因产品规格或运行环境不同而有差别，以实物及运作情况为准。 版权所有 ©2022 摩尔线程，本说明书受国 际版权法保护。摩尔线程和摩尔线程徽标是摩尔线程智能科技（北京）有限责任公司的注册商标。
免责声明 本说明书提供有关摩尔线程产品的信息。本说明书并未授权任何知识产权的许可，并未以明示或暗示， 或以禁止反言或其他方式授予任何知识产权许可。
摩尔线程专注于研发设计多功能 GPU 芯片及相关产品，支持 3D 高速图形渲染、AI 训 练推理加速、超高清视频编解码和高性能科学计算等多种组合工作负载，兼顾算力与 算效，能够为科技生态合作伙伴提供强大的算力支撑，广泛赋能数字经济多个领域。 更多信息，请扫码关注摩尔线程官网和微信公众号。
