MTT S4000 产品说明书

产品安装说明

若服务器无 RISER 卡，请按下面步骤安装：

1. 操作前请消除人体静电，并做好防静电措施；
2. 关闭电源；
3. 服务器下架；

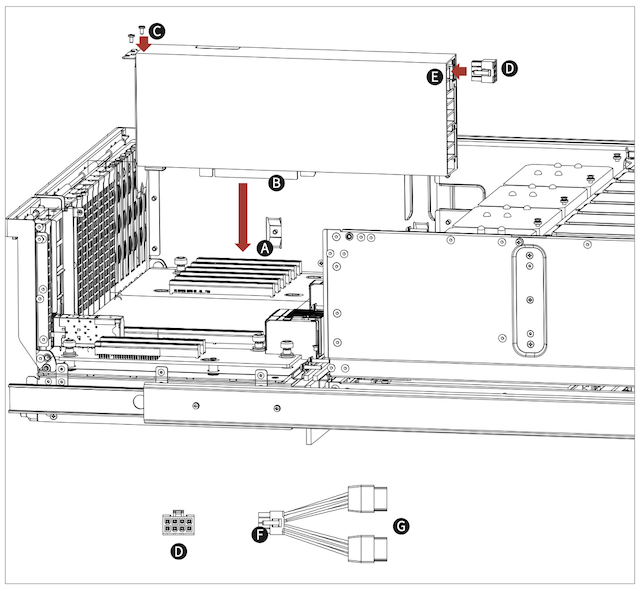

4. 移除机箱盖，找到 PCIe×16 插槽(A)；
5. 移除金属挡片；
6. 将产品 PCIe 接口(B) 插入 PCIe×16 插槽(A) 中；
7. 使用两个螺丝(C)，将本产品固定好（有些机箱可能不需要）；
8. 对于电源接口有两种选择方式， (1) 若机箱中接口为 CPU 8pin(D)，可直接与本产品电源接口 (E) 连接使用； (2) 若机箱中接口为 PCIe 接口，则需要使用附带的 Dongle 线转接，首先将 CPU 8pin(F) 与本产品电源接口 (E) 连接，然后将机箱中的两根 PCIe 电源线接口与接口 (G) 连接；
9. 若有 Extender 需要，可以使用附件包中的螺丝，将 Extender 一侧与板卡固定好，另一侧固定到机箱即可；

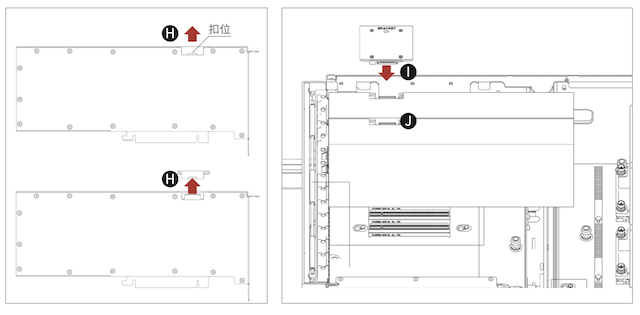

10. 若需要使用 MTLink 功能，在本产品插入机箱前（上述第 5 步前），需要先将 MTLink Cover（H）去除，使用手指在扣位两侧缓慢向上拉即可取出；然后继续上述第 5 步；
11. 固定好两个本产品以后（上述第 7 步前），取一个 MTLink Bridge，注意根据箭头方向提示调整 Bridge 的方向，然后接口（I）对准金手指 （J）插入，并确保插入到位；（然后继续上述第 7 步）； 12.装回机箱盖，服务器上架； 13.服务器上电。

若服务器有 RISER 卡，请按下面步骤安装：

1. 操作前请消除人体静电，并做好防静电措施；
2. 关闭电源；
3. 服务器下架；

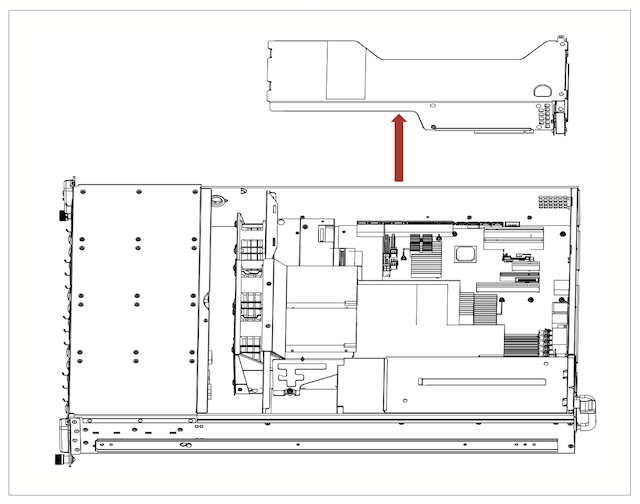

4. 移除机箱盖，取出 RISER 模块；

5. 移除 PCIe×16 插槽对应的金属挡片；

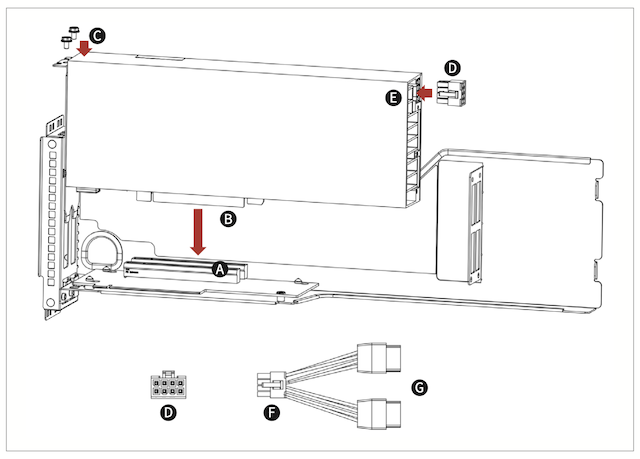

6. 将本产品(B) 插入 PCIe×16 插槽(A) 中；
7. 使用两个螺丝(C)，将本产品固定好（固定方式以机箱设计为准）；
8. 对于电源接口有两种选择方式， (1) 若机箱中电源接口为 CPU 8pin(D)，可直接与本产品电源接口 (E) 连接使用； (2) 若机箱中电源接口为 PCIe 接口，则需要使用附带的 Dongle 线转接，首先将 CPU 8pin(F) 与本产品电源接口(E) 连接，然后将机箱中的两根 PCIe 接口与接口 (G) 连接；

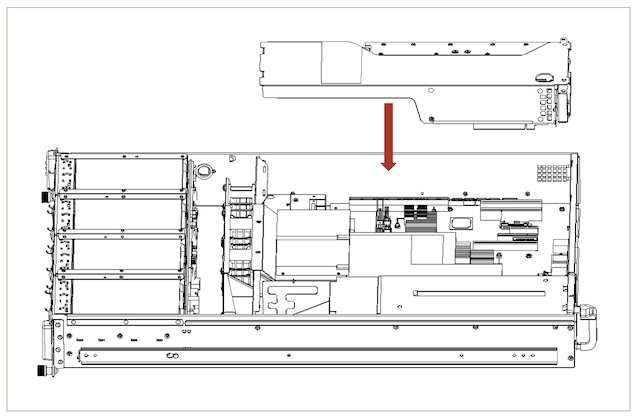

9. 将 RISER 模块装回机箱；
10. 若有 Extender 需要，可以使用附件包中的螺丝，将 Extender 一侧与板卡固定好，另一侧固定到机箱即可；
11. 装回机箱盖，服务器上架；
12. 服务器上电。

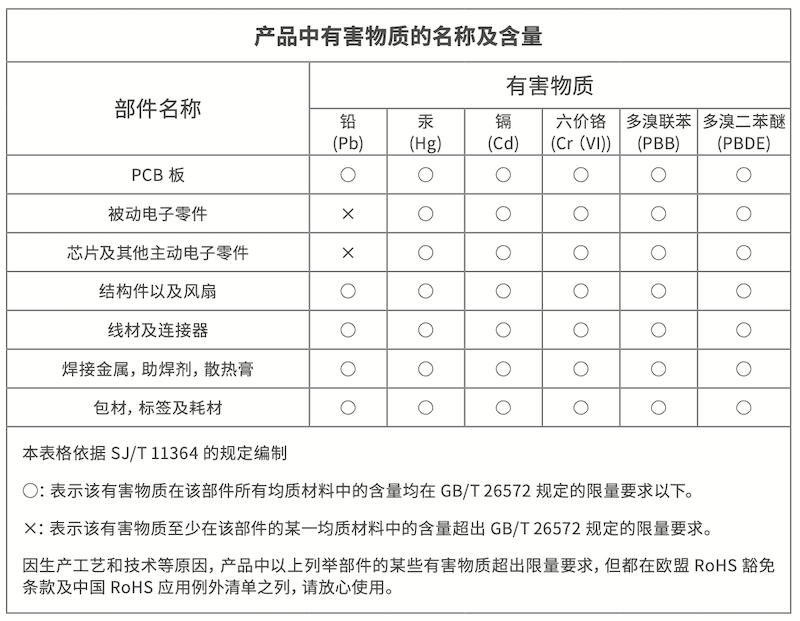

RoHS 物质含量声明

FCC statement This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any inter ference received, including interference that may cause undesired operation. 此设备符合 FCC 规则第 15 部分的规定。操作必须符合以下两个条件： (1) 设备不得造成有害干扰， (2) 设备必须能够承受接收到的任何干扰，包括可能导致意外操作的干扰。
