SDK 编译部署

概述

MTT E300 Software SDK（Software Development Kit）是面向 MTT E300 的软件开发工具包，基于 Yocto Project 构建，提供完整的编译、部署和定制化解决方案。

SDK 开发环境部署组件

编号	文件名	说明
1	`yocto_dev_img_ubuntu20.04:v3.5.tar.gz`	SDK 运行依赖的 Docker image
2	`runYoctoDevDock_v3.5.sh`	Docker image 配置和运行脚本
3	`m1000-soc-sw-sdk`	SDK 编译部署目录
4	`downloads.tar.gz`	SDK 编译所依赖的库和中间件
5	`ubuntu-rootfs.ext4`	编译 rootfs 镜像需要的基础文件
6	`generate_wic.sh`	u-boot 编译后更新 wic 的脚本文件
7	`source code`	项目开发中需要修改的代码仓库

SDK Repo 目录结构

m1000-soc-sw-sdk/
├── README                      # Readme 文档，链接自 meta/base/README
├── .config                     # 用户配置文件
├── fip-prebuild                # fip.bin
├── downloads                   # SDK 编译依赖库
├── setup_env.sh                # 环境配置脚本，链接自 meta/base/setup_env.sh
└── meta/
    ├── base/                   # 基础配置层
    │   ├── conf/
    │   │   ├── bblayers.conf   # 默认 bblayers.conf 模板文件
    │   │   └── user_default.conf # 用户默认设置文件
    │   └── setup_env.sh        # 环境配置脚本
    ├── meta-test/           # 测试层
    ├── meta-sample/         # 示例层（应用/demo）
    ├── meta-midware/        # 中间件集成层
    ├── meta-bsp/            # BSP 层（Bootloader/TF-A/SCP 固件等）
    ├── meta-distro/         # 发行版策略层（镜像构建）
    ├── meta-m1000/         # 硬件抽象层（机器特定配置）
    └── poky/                   # Yocto 官方 Poky 项目 v(Kirkstone)
        ├── bitbake/
        ├── meta/
        ├── meta-poky/
        ├── meta-skeleton/
        ├── meta-selftest/
        ├── meta-yocto-bsp/
        ├── oe-init-build-env
        └── scripts/

运行原理

编译产物说明

产物名称	说明	用途
`u-boot.bin`	U-Boot 引导程序	芯片启动第一阶段
`m1000_entry_v1.0.0-oem.bin`	Entry Table 配置	芯片启动配置
`soc-firmware-image.wic`	完整固件镜像	包含所有启动组件
`Image`	Linux 内核镜像	操作系统内核
`*.dtb`	设备树文件	硬件描述
`m1000-image-ubuntu-*.wic`	根文件系统镜像	完整系统镜像

部署编译流程

安装 Docker
配置 Docker image 环境
启动 Docker image
建立 Yocto 编译所需目录
配置 SDK 编译环境变量
添加源码路径
修改相关模块代码或 rootfs 定制化修改
执行编译命令，生成 Image，并用运行验证

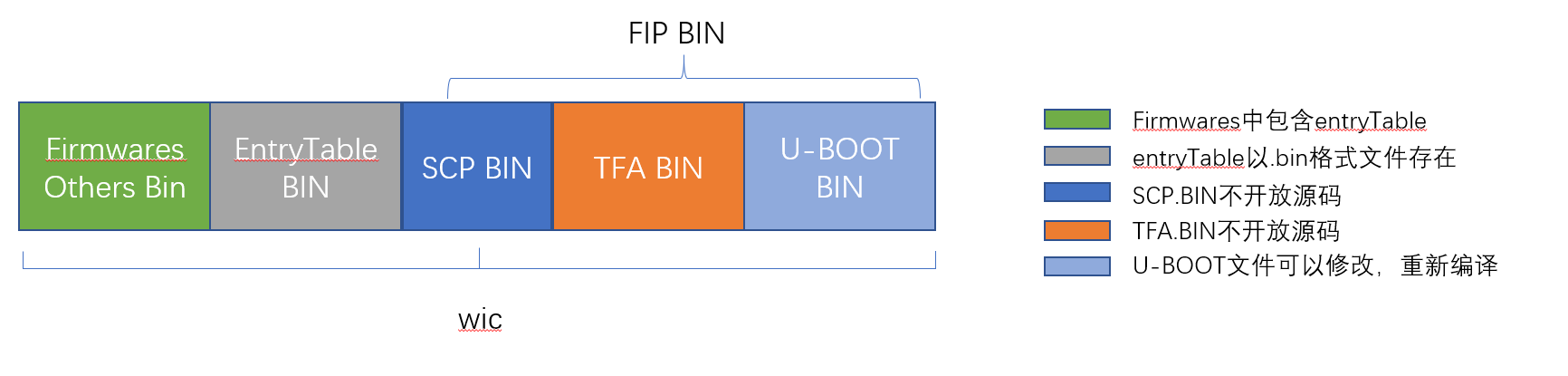

SDK 编译流程

固件组成说明

wic 文件结构：

wic 包含：firmwares + entrytable（包含在 firmwares 中）+ scp.bin + tfa.bin + u-boot.bin

fip.bin 结构：

fip.bin 包含：scp.bin + tfa.bin + u-boot.bin

快速开始

准备文件

从 TOS 下载以下文件：

yocto_dev_img_ubuntu20.04:v3.5.tar.gz - Docker 镜像
runYoctoDevDock_v3.5.sh - Docker 启动脚本
downloads.tar.gz - 编译依赖库
ubuntu-rootfs.ext4 - 根文件系统基础镜像
generate_wic.sh - WIC 打包脚本

TOS 下载路径：

tos://ab100-sw/AI MODULE/AI MODULE UBOOT (平台化版本)/v1.4.1/Docker/Rootfs/

访问说明

如需获取本文中未提供直接下载链接、仅标注为从 TOS 获取的资源，请邮件联系 tao.tao@mthreads.com。我们会协助您完成 NDA 流程，并在签署后提供访问权限。

安装步骤

步骤 1：安装 Docker

# 安装 Docker 及基础依赖
sudo apt update
sudo apt install -y net-tools docker.io

步骤 2：配置 Docker 权限

# 配置 Docker 权限
sudo usermod -aG docker $USER
sudo groupadd docker
sudo systemctl restart docker
sudo newgrp docker

# 验证 Docker 权限
docker ps

步骤 3：加载 Docker 镜像

# 加载 Docker 镜像
tar xvf yocto_dev_img_ubuntu20.04.tar
gunzip -c yocto_dev_img_ubuntu20.04:v3.5.tar.gz | docker load

步骤 4：启动 Docker 容器

# 启动 Docker 容器（首次需运行两次）
./runYoctoDevDock_v3.5

提示

注意：首次执行需要运行两次，第一次用于生成用户目录。

步骤 5：准备 SDK 工作环境

# 创建工作目录
mkdir -p ~/sdk
cd ~/sdk

# 克隆 SDK 源码
git clone git@gitee.com:MooreThreadsNDA/m1000-soc-sw-sdk.git
cd m1000-soc-sw-sdk

# 解压依赖
tar zxvf ../downloads.tar.gz

# 如果下载 ext4 文件，直接解压放在 downloads 下
tar zxvf ubuntu-rootfs_basic_20250626_32G.ext4.tgz

步骤 6：配置编译参数

cd m1000-soc-sw-sdk
source setup_env.sh build

执行 menuconfig 进行配置（通常保持默认即可）：

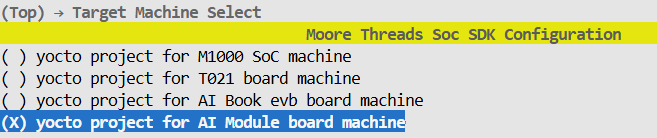

配置界面 1

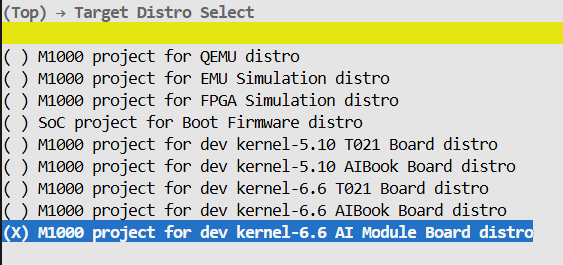

配置界面 2

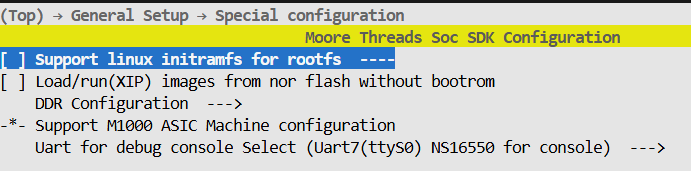

配置界面 3

通常无需修改 .config，保持默认设置即可。如需自定义配置，可手动修改 .config 文件。

执行成功后，会自动进入 build/ 目录，准备开始编译。

步骤 7：生成用户签名

# 生成用户签名
fip-prebuild/cert_create -n -k --key-alg rsa --key-size 2048 \
    --nt-fw-key fip-prebuild/pri_user.pem

提示

重要：同一家公司，请使用同一签名，否则混刷 soc.wic 可能会导致不开机。

编译

添加源码路径

# 克隆源码
git clone git@gitee.com:MooreThreadsNDA/m1000-entrytable.git
git clone --recurse-submodules git@gitee.com:MooreThreadsNDA/m1000-uboot.git -b release_M1000_1.4.1
git clone git@gitee.com:MooreThreadsNDA/m1000-linux-kernel.git
cd m1000-linux-kernel
git checkout release_M1000_1.4.1
cd ../m1000-entrytable
git checkout release_M1000_1.4.1

# 使用 devtool 添加源码路径
devtool modify -n m1000-entry-table-tool ../m1000-entrytable
devtool modify -n u-boot-mt ../m1000-uboot
devtool modify -n linux-mthreads ../m1000-linux-kernel

如果需要修改路径或删除路径，可使用 devtool reset <module>，然后重新执行 devtool modify -n 命令进行更新。

编译步骤概述

编译 u-boot 源码，生成 u-boot.bin
编译 entry-table 源码，生成 m1000_entry_v1.0.0-oem.bin
打包生成 soc-firmware-image.wic
如果 u-boot 代码有更新：
- 执行 generate_wic.sh 脚本，快速替换 fip.bin 中的原始 u-boot.bin wic 文件
如果重新编译了 m1000_entry_v1.0.0-oem.bin，请替换 fip-prebuild/firmware 下的相应文件，并重新编译 soc-firmware-image.wic
对最终生成的 soc-firmware-image.wic 文件进行签名
编译 image & dtb
编译 rootfs.wic

编译 U-Boot

# 使用 devtool modify 创建 u-boot 源码路径
devtool modify -n u-boot-mt ../m1000-uboot/

# 执行环境配置脚本
source setup_env.sh build

# 执行成功后会自动进入 build 目录
# 编译 u-boot
bitbake u-boot-mt

查看编译输出目录：

# 查看编译输出目录
ls build/tmp/deploy/images/aimodule/

u-boot-aimodule.bin
u-boot-aimodule.bin-aimodule-m1000
u-boot.bin
u-boot.bin-aimodule-m1000
u-boot-mt-initial-env-aimodule-m1000

如果编译成功，会在上述目录中生成 u-boot.bin 文件。

如果编译失败，可执行以下命令清除并重新编译：

# 清除并重新编译
bitbake u-boot-mt -c cleanall

cleanall 也适用于清除其他镜像的编译缓存。

编译 Entry-Table

如果修改了 GPIO 配置，需要重新编译 entry-table：

devtool modify -n m1000-entry-table-tool /home/xxx/m1000-entrytable
source setup_env.sh build
bitbake m1000-entry-table-tool

ls build/tmp/deploy/images/aimodule/
m1000_entry_oem.bin
m1000_entry_v1.0.0-oem.bin

编译 soc-firmware-image.wic

wic 包含：firmwares + entrytable（包含在 firmwares 中）+ scp.bin + tfa.bin + u-boot.bin。fip.bin 包含：scp.bin + tfa.bin + u-boot.bin。

默认情况下，build/tmp/deploy/images/aimodule/ 目录下没有 .wic 文件。

初次编译 soc-firmware-image.wic 时，直接按照下述流程编译：

source setup_env.sh build
cp ../fip-prebuild/fip.bin ./tmp/deploy/images/aimodule/.
bitbake soc-firmware-image

ls build/tmp/deploy/images/aimodule/
soc-firmware-image-aimodule-xxx.rootfs.manifest
soc-firmware-image-aimodule-xxx.testdata.json
soc-firmware-image-aimodule-xxx.rootfs.wic

如果 entrytable 有改动，编译完成后替换 build/tmp/deploy/images/aimodule/firmwares 目录下对应文件 m1000_entry_v1.0.0-oem.bin，再重新编译 wic，并替换 fip-prebuild/firmware/ 下的对应文件。

如果修改了 u-boot 源码，重新编译的 bin 可以通过脚本 generate_wic.sh 方便地替换旧的 u-boot.bin，并且重新打包成新的 soc-firmware-image.wic。

替换 wic 中的 u-boot.bin 并重新打包

修改 u-boot 代码后，按照下面步骤编译打包 wic 文件：

# 测试 fiptool 是否可用
fiptool version

# 此脚本针对修改 u-boot 源码后，重新打包 wic
./generate_wic.sh

generate_wic.sh 脚本替换 fip.bin 中的 u-boot.bin，并且重新打包 soc-firmware-image.wic。

编译 Kernel Image 和 DTB

在 m1000-soc-sw-sdk 目录下执行：

# 指定内核源码路径（使用绝对路径）
devtool modify -n linux-mthreads /home/xxx/m1000-linux-kernel/

# 执行环境配置脚本
source setup_env.sh build

# 执行成功后会自动进入 build 目录
# 编译 kernel image 和 dtb
bitbake linux-mthreads

在 build/tmp/deploy/images/aimodule/ 目录下会生成对应 Image 和 DTB 文件：

ls build/tmp/deploy/images/aimodule/

Image-aimodule.bin
Image.gz
Image.gz-aimodule.bin
m1000-aimodule-aimodule.dtb
m1000-aimodule.dtb
modules-aimodule.tgz

编译 Kernel Image 和对应的 debs

在 m1000-soc-sw-sdk 目录下执行：

# 执行环境配置脚本
source setup_env.sh build

# 执行成功后会自动进入 build 目录
bitbake linux-mthreads -c cleanall

# 编译 Kernel Image & debs
build-linux-deps.sh

在 build/tmp/deploy/images/aimodule/ 目录下会生成对应 Image 和 deb 文件：

ls build/tmp/deploy/images/aimodule/debs
linux-headers-6.6.10_6.6.10-xxx_arm64.deb
linux-image-6.6.10_6.6.10-xxx_arm64.deb
linux-libc-dev_6.6.10-xxx_arm64.deb

编译 Rootfs

请先确认执行脚本 build-linux-deps.sh 编译了包含 kernel image、linux headers、ko 的 deb 包。即 build/tmp/deploy/images/aimodule/debs 目录下的 deb 包。

将 musa 包移入 build/tmp/deploy/images/aimodule/debs/ 目录下，编译 rootfs 时自动安装 musa 包。

如果宿主机和 rootfs 的架构不一致，执行下列命令：

# 在宿主机
sudo apt update
sudo apt install qemu-user-static binfmt-support
sudo update-binfmts --enable qemu-aarch64

在 m1000-soc-sw-sdk 目录下执行：

# 执行环境配置脚本
source setup_env.sh build

# 执行成功后会自动进入 build 目录
# 编译 rootfs
bitbake m1000-image-ubuntu

在 build/tmp/deploy/images/aimodule/ 目录下会生成对应 rootfs 文件：

ls build/tmp/deploy/images/aimodule/
m1000-image-ubuntu-aimodule-xxx.rootfs.ext4
m1000-image-ubuntu-aimodule-xxx.rootfs.wic
m1000-image-ubuntu-aimodule-xxx.rootfs.manifest
m1000-image-ubuntu-aimodule-xxx.rootfs.testdata.json

编译 U 盘启动 iso 镜像

cd m1000-soc-sw-sdk
menuconfig
# 打开配置选项
# (TOP)-> General Setup -> Special configuration -> Support linux initramfs for rootfs

# 编译出 cpio
bitbake m1000-image-ubuntu

ll mt-soc_sw_sdk/build/tmp/deploy/images/aimodule/minimal-image-initramfs-aimodule.cpio

cd mt-soc_sw_sdk/udisk-upgrade-aimodule
chmod 755 *.sh
sudo ./env_init.sh
sudo ./mk_all.sh
ll soc_sw_sdk/udisk-upgrade-aimodule/out/m1000-aimodule-ubuntu-xxx.iso

使用此 iso 镜像制作 U 盘启动盘，参考系统烧录和系统安装指南进行系统烧录。
