Image Sensor
1. 简介
M1000 MIPI CSI-2 可直连 CSI-2 摄像头，也可连接解串器，解串器再连接加串器与摄像头。

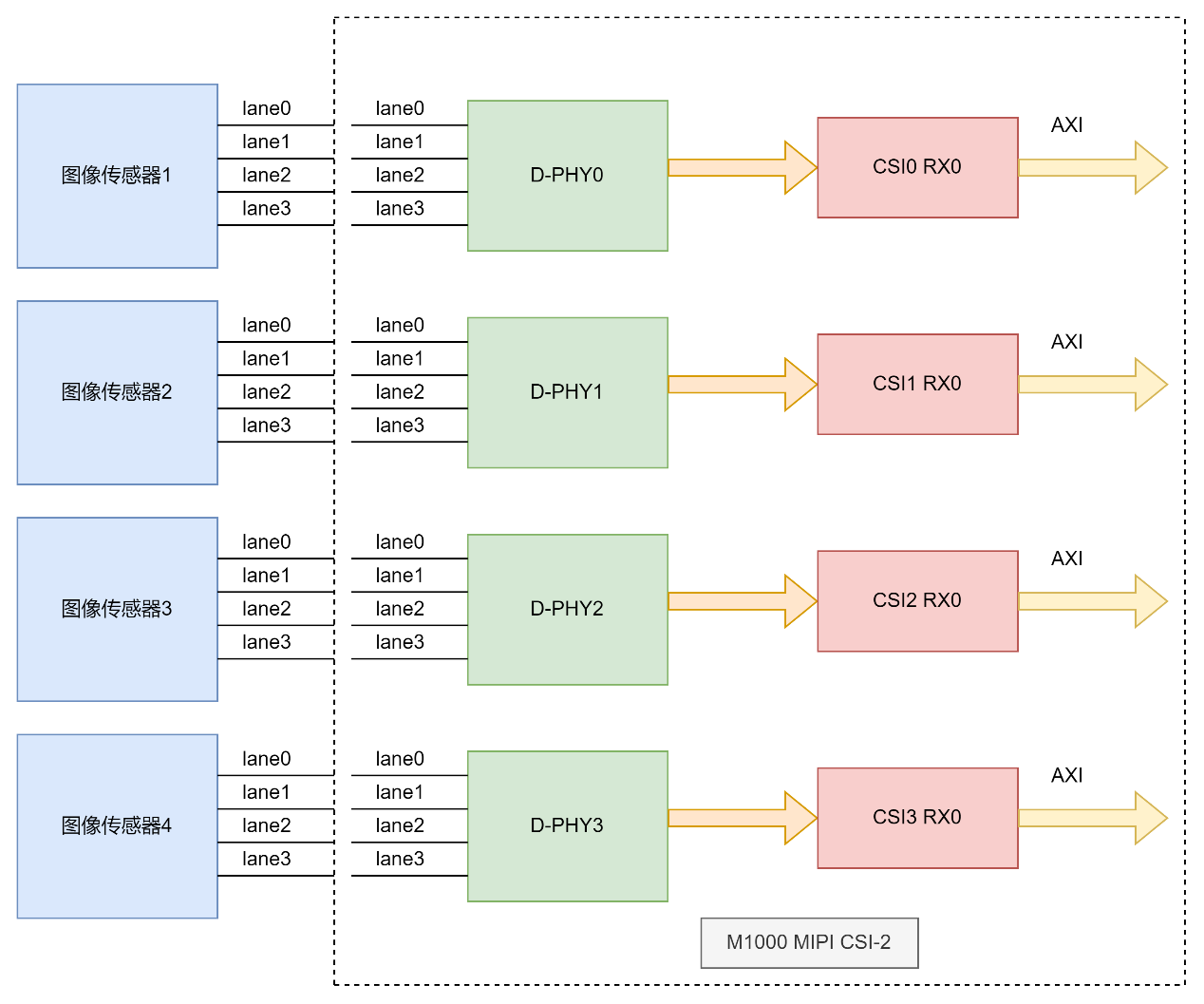

直连摄像头方式如下图所示：

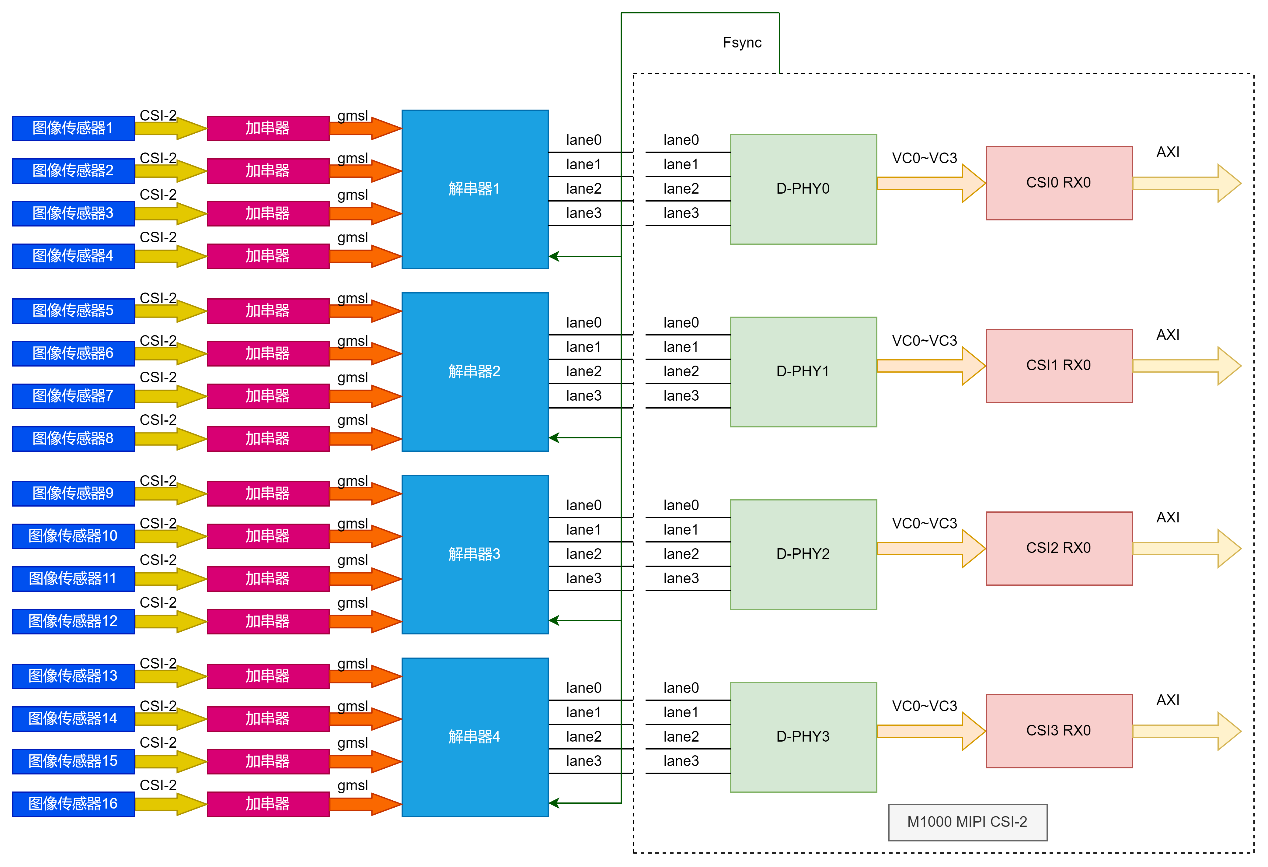

连接解串器方式如下 图所示：
通过解串器连接多个摄像头时，每个摄像头输出 1 路数据流；当数据流到达 M1000 CSI-2 侧时，每个 CSI-2 控制器将接收多达 4 路数据流。因此，每路数据流须使用不同的 CSI-2 virtual channel 号进行区分。
2. 软件说明
2.1 软件栈特性
Image Sensor 软件栈支持以下特性：
- 支持 V4L2。
- 支持通过 I2C 设备方式加载摄像头驱动。
- 支持直连摄像头使用。
- 支持通过解串器方式连接摄像头使用。
- 支持基于设备列表自动检测摄像头/解串器是否在线并加载驱动。
- 框架上支持用户自行添加解串器、加串器和摄像头驱动。
- 支持管理摄像头/解串器的时钟、电源、复位等信号上下电时序。
- 支持产生可配置频率与占空比的 FSync 信号，供摄像头进行帧同步。
Image Sensor 软件栈设计中，每个摄像头设备作为一个 V4L2 子设备，挂载在 CSI-2 设备上。每个摄像头与 CSI-2 数据流的绑定关系如下图所示：
在 V4L2 软件架构中，CSI-2 设备与摄像头设备是绑定的。因此，当 CSI-2 侧的某个数据流开流时，对应摄像头驱动中的 stream_on 接口会被调用；同理，当 CSI-2 侧该数据流关流时，对应摄像头驱动中的 stream_off 接口会被调用。

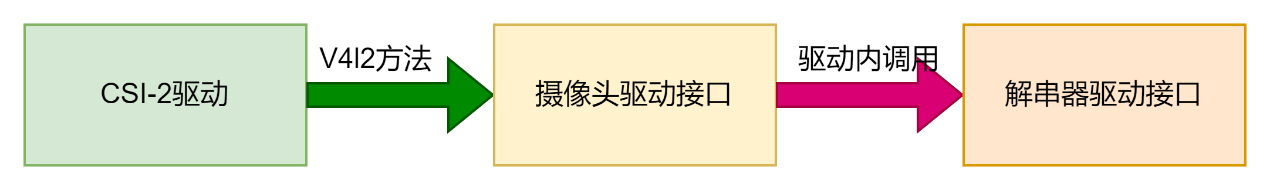

需要注意的是，CSI-2 设备并不会管理解串器驱动，它只是基于 V4L2 机制调用摄像头的驱动接口。因此，摄像头驱动应该自行管理解串器驱动，如下图所示：
2.2 驱动文件介绍
| 文件 | 说明 |
|---|---|
image_sensor.c | 负责控制器设备、子设备驱动管理，包含每个摄像头/解串器设备的挂载、初始化、V4L2 驱动封装等。 |
sensor_power.c | 提供摄像头/解串器设备的电源、时钟、复位开关 API。 |
sensor_i2c.c | 提供摄像头/解串器设备的 I2C API。 |
sensor_fsync.c | 提供帧同步管理 API。 |
sensor_list.c | 摄像头/解串器设备列表。 |
max96712.c | 解串器 MAX96712 的设备驱动文件。 |
max9295a_gw5200_ar0233.c | 加串器 MAX9295A 与摄像头 AR0233 的设备驱动文件。 |
2.3 API 介绍
m_isensor_add_list
void m_isensor_add_list(struct image_sensor_drv *ctrl);
- 入参：
ctrl，image sensor 控制器设备的结构体指针。 - 返回值： 无。
- 功能描述： 用户须在此函数中，将摄像头/解串器的操作集指针添加进设备列表，用于检测设备。此函数仅支持检测直接挂在 M1000 I2C 总线，或通过 I2C MUX 挂在 M1000 I2C 总线上的设备，不包含挂在加串器 I2C 侧的摄像头设备。
m_isensor_get_func_by_name
struct m_isensor_func *m_isensor_get_func_by_name(const char *name);
- 入参：
name，连接到加串器侧的摄像头名称。 - 返回值： 摄像头操作集指针。
- 功能描述： 对于加串器侧的摄像头设备，用户必须在设备树中指定其名称，并在此函数中添加对比语句，匹配后返回操作集指针。
m_isensor_fsync_start 和 m_isensor_fsync_stop
s32 m_isensor_fsync_start(struct m_isensor_dev *sdev);
s32 m_isensor_fsync_stop(struct m_isensor_dev *sdev);
- 入参：
sdev，子设备结构体指针。 - 返回值： 成功返回 0，失败返回错误码。
- 功能描述：
m_isensor_fsync_start启动帧同步发生器并产生方波；m_isensor_fsync_stop停止帧同步发生器。如需软件栈提供帧同步功能，用户可在摄像头驱动内调用这两个接口。
m_isensor_power
void m_isensor_power(struct m_isensor_dev *sdev, bool on);
- 入参：
sdev，子设备结构体指针；on，true表示上电，false表示下电。 - 返回值： 无。
- 功能描述： 对摄像头/解串器设备进行上下电，同时也包含时钟、复位、PWDN 管脚等开关操作。用户须在操作摄像头设备之 前调用此接口上电。
以下是摄像头/解串器设备操作集的驱动接口，用户添加新摄像头驱动时需要逐一实现。
通用操作集接口
| 接口 | 说明 |
|---|---|
u32 i2c_default_addr | 默认的 7-bit I2C 设备地址，自动检测机制会使用。 |
void (*get_i2c_default_ops)(i2c_read_t *read, i2c_write_t *write) | 获取默认 I2C 读写方法。根据设备支持的 I2C 寄存器位数、数据位数对方法指针赋值。参数 read 和 write 分别为 I2C 读写方法的函数指针。 |
s32 (*detect)(struct m_isensor_dev *sensor, u32 ic_addr) | 读取摄像头/解串器设备内部寄存器，以检测设备是否在线。ic_addr 为 I2C 设备地址，0 表示使用默认地址检测，其他值表示使用指定地址检测。检测成功返回 I2C 设备地址，失败返回错误码。仅支持直接挂在 M1000 I2C 总线或通过 I2C MUX 挂载的设备。 |
s32 (*set_num_lanes)(struct m_isensor_dev *sensor, u32 num_lanes) | 配置摄像头/解串器的 CSI-2 lane 数量。num_lanes 为设备所支持的 CSI-2 lane 数量。加串器侧的摄像头无需配置。 |
s32 (*init)(struct m_isensor_dev *sensor) | 摄像头/解串器初始化函数，在子设备驱动 probe() 成功时调用。成功返回 0，失败返回错误码。 |
void (*deinit)(struct m_isensor_dev *sensor) | 摄像头/解串器反初始化函数，在子设备驱动 remove() 时调用。 |
摄像头驱动接口
以下方法仅由摄像头驱动实现：
| 接口 | 说明 |
|---|---|
s32 (*stream_on)(struct m_isensor_dev *sensor) | 摄像头开流函数。执行成功后，摄像头开始输出数据流。成功返回 0，失败返回错误码。 |
void (*stream_off)(struct m_isensor_dev *sensor) | 摄像头关流函数。执行后，摄像头停止输出数据流。 |
void (*get_cfg)(const struct m_isensor_param_info **info, u32 *num) | 将摄像头配置列表提供给子设备驱动。info 获取配置列表地址，num 获取配置列表项个数。 |
s32 (*set_format)(struct m_isensor_dev *sensor, struct v4l2_mbus_framefmt mbus) | 使用 mbus 参数设置摄像头的输出格式和尺寸。成功返回 0，失败返回错误码。 |
解串器驱动接口
以下方法仅由解串器驱动实现：
| 接口 | 说明 |
|---|---|
s32 (*check_link_valid)(struct m_isensor_dev *sensor, u32 link) | 检测 link 编号是否有效。link 为加串器连接到解串器侧的 link 编号，有效返回 0，无效返回错误码。 |
s32 (*bridge_init)(struct m_isensor_dev *sensor, u32 serdes_fsync_io) | 解串器专用的初始化函数，由摄像头驱动调用。serdes_fsync_io 为加串器侧输出帧同步信号的管脚号。 |
void (*bridge_deinit)(struct m_isensor_dev *sensor) | 解串器专用的反初始化函数，由摄像头驱动调用。 |
s32 (*bridge_stream_on)(struct m_isensor_dev *sensor, u32 link) | 解串器开流函数。所连接摄像头的驱动都调用并成功后，解串器才输出 CSI-2 数据流。 |
void (*bridge_stream_off)(struct m_isensor_dev *sensor, u32 link) | 解串器关流函数。所连接摄像头的驱动都调用此函数后，解串器停止输出 CSI-2 数据流。 |
s32 (*monopolize_link)(struct m_isensor_dev *sensor, u32 link_port) | 使能 link_port 指定的 link，并禁用其他 link，由摄像头驱动调用。 |
s32 (*setup_pipeline)(struct m_isensor_dev *sensor, u32 link, u32 src_vc, u32 dst_vc, u32 dt) | 将摄像头/加串器传递过来的 src_vc、dt 映射成解串器输出的 dst_vc、dt，由摄像头驱动调用。link 为解串器侧 link 编号，src_vc 为输入 CSI-2 virtual channel，dst_vc 为映射后的 CSI-2 virtual channel，dt 为输入 CSI-2 data type。 |
3. 设备树配置说明
3.1 Image Sensor 控制器设备树
如下图所示：
| 属性 | 说明 |
|---|---|
pwr0-gpios | 所有子设备公用电源控制管脚 1。 |
pwr1-gpios | 所有子设备公用电源控制管脚 2。 |
pwr2-gpios | 所有子设备公用电源控制管脚 3。 |
fsync1-gpios | 配置 GPIO 作为帧同步发生器 1 的输出管脚。 |
t-fsync1-hi | 配置帧同步发生器 1 输出高电平的持续时间，单位为微秒。 |
t-fsync1-lo | 配置帧同步发生器 1 输出低电平的持续时间，单位为微秒。 |
fsync-init-state | 帧同步发生器 1 默认输出电平值。0 为低电平，1 为高电平。 |
3.2 直连 I2C 总线的摄像头设备树
如下图所示：
| 属性 | 说明 |
|---|---|
auto-detect | 如果存在此字段，在 Image Sensor 子设备驱动加载时，遍历设备列表中的摄像头/解串器驱动，并使用各自默认的 I2C 设备地址，依次调用 detect() 方法检测在线设备。如果不存在此字段，则使用设备树中 reg 字段作为 I2C 设备地址，遍历设备列表并依次调用 detect() 方法。 |
reg | 摄像头的 7-bit I2C 设备地址。auto-detect 字段不存在时，用户须确保该地址有效。 |
num-lanes | 摄像头使用的 CSI-2 lane 数量。 |
pwr0-gpios | 摄像头电源控制管脚 1。 |
pwr1-gpios | 摄像头电源控制管脚 2。 |
pwr2-gpios | 摄像头电源控制管脚 3。 |
reset-gpios | 摄像头复位管脚。 |
pdn-gpios | 摄像头 PWDN 管脚。 |
clock-frequency | 提供给摄像头的参考时钟频率。 |
M1000 Image Sensor 软件栈支持同时配置 4 个管脚作为摄像头的参考时钟输入，在设备树中分别对应 clkout0_default、clkout1_default、clkout2_default、clkout3_default。clock-frequency 的值从 600MHz 时钟源做整数分频而来，因此 24MHz、25MHz 等时钟频率均可支持。
3.3 连接 I2C 总线的解串器设备树
解串器设备可以直连 I2C 总线，也支持通过 I2C MUX（如 PCA9546）挂在 I2C 总线上，上图即为 I2C MUX 方式。deser0 是解串器的设备树节点。
| 属性 | 说明 |
|---|---|
auto-detect | 同 3.2 直连 I2C 总线的摄像头设备树 所述。 |
reg | 同 3.2 直连 I2C 总线的摄像头设备树 所述。 |
num-lanes | 解串器使用的 CSI-2 lane 数量。 |
local-fsync-io | 解串器上用于传输帧同步信号的管脚号。 |
3.4 加串器及摄像头的设备树
| 属性 | 说明 |
|---|---|
reg | 加串器的 7-bit I2C 设备地址。 |
bridge | 所连接的解串器设备节点。 |
des-link | 连接到解串器侧的 link 编号。 |
sensor-name | 摄像头名称。 |
remote-i2c-addr | 连接加串器的摄像头 7-bit I2C 设备地址。 |
des-dst-vc | 映射到解串器侧的 CSI-2 virtual channel 号。 |
local-fsync-io | 加串器连接摄像头用于帧同步的管脚号。 |
remote-fsync | 控制器设备树中的帧同步发生器 名称。当控制器中存在多个帧同步发生器时，须通过此字段绑定其中之一。若不需要帧同步可删除此字段。 |
4. 添加摄像头驱动示例
4.1 直连 M1000 I2C 总线方式
- 添加设备树节点，如 3.2 直连 I2C 总线的摄像头设备树 所示。
- 在
./drivers/media/i2c/m1000/image_sensor/v4l2下添加新摄像头驱动，可以从现有驱动（如sensor_gc8613.c）复制一份进行修改。 - 填充新增摄像头驱动内各个函数的实现。
- 在
m_isensor_add_list函数中，将新增摄像头驱动的操作集指针加入设备列表中，如下图所示。
4.2 连接解串器方式
- 添加解串器设备树节点，如 3.3 连接 I2C 总线的解串器设备树 所示。
- 添加加串器及摄像头设备树节点，如 3.4 加串器及摄像头的设备树 所示。
- 在
./drivers/media/i2c/m1000/image_sensor/v4l2下添加新解串器驱动，可以从现有驱动（如max96712.c）复制一份进行修改。 - 填充新增解串器驱动内各个函数的实现。
- 新增加串器与摄像头驱动，命名方式建议为“加串器名+传感器名”，例如
max9295a_gw5200_ar0233.c。 - 在
m_isensor_add_list函数中，将新增解串器驱动的操作集指针加入设备列表中。 - 在
m_isensor_get_func_by_name函数中，添加与设备树摄像头名称一致的判断语句，如下图所示。
5. 调试方法说明
5.1 摄像头直连 I2C 总线方式
系统启动后，使用以下命令查看日志，确认摄像头是否被检测到：
dmesg | grep "sensor"
如果日志显示没有检测到设备，请依次测量摄像头的：
- 各路电源是否就绪。
- 复位、PWDN 管脚变化过程是否符合预期。
- 参考时钟是否就绪。
- 抓取 I2C 总线输出，分析发送的设备地址、寄存器地址等是否符合预期。
开流之后，查看数据传输是否正常：
watch -n 1 cat /sys/kernel/debug/videv/info
查看 CSI-2 PHY 是否收到数据且持续跳变，并检查是否有错误状态，具体方法参见 CSI-2 相关文档。
5.2 摄像头连接解串器方式
系统启动后，使用以下命令查看日志，确认解串器是否被检测到：
dmesg | grep "sensor"
如果日志显示没有检测到设备，请依次测量解串器的：
- 各路电源是否就绪。
- 复位、PWDN 管脚变化过程是否符合预期。
- 参考时钟是否就绪。
- 抓取 I2C 总线输出，分析发送的设备地址、寄存器地址等是否符合预期。
在开流函数中，检查加串器的 I2C 读写 是否正常，同时强烈建议将加串器的 I2C 设备地址重映射为设备树 reg 字段指定的值。
如果摄像头也需要在驱动中进行 I2C 读写，请检查 I2C 读写是否正常，同时强烈建议将摄像头的 I2C 设备地址重映射为设备树 remote-i2c-addr 字段指定的值，且此值不能是默认的 I2C 地址。
开流之后，查看数据传输是否正常：
watch -n 1 cat /sys/kernel/debug/videv/info
查看 CSI-2 PHY 是否收到数据且持续跳变，并检查是否有错误状态，具体方法参见 CSI-2 相关文档。
如果 CSI-2 PHY 没有数据跳变，说明没有收到来自解串器的数据流，请依次排查：
- 查看加串器内部寄存器，是否收到来自摄像头的 CSI-2 数据流。
- 查看解串器内部寄存器，是否收到来自加串器的 video 数据流。
- 是否正确配置了解串器 CSI-2 相关寄存器（VC 映射、controller、PHY 等）。
- 如果摄像头工作于从模式，测量 M1000 输出帧同步信号的波形是否符合预期。
- 是否正确配置了加串器/解串器帧同步相关管脚的工作模式 。
