ACPI（高级配置和电源接口）

低功耗定制

CPU 空闲功能开关

当前 CPU 空闲（cpuidle）功能默认处于关闭状态。如需启用，请删除 board/mthreads/common/AcpiTables/AiModule/Dsdt.asl 文件中的以下代码行：

温控策略定制

---

修改过温自动关机阈值

默认过温关机阈值为 100 摄氏度（对应开尔文温度值 3732K，计算公式：100°C × 10 + 2732）。 请修改 board/mthreads/common/AcpiTables/Common/ThermalZone.asl 文件中 TZ00 至 TZ05 区域的 _CRT 数值：

修改过温降频阈值

默认在 80 摄氏度时开始对 CPU/GPU/NPU 进行降频保护。 请修改 board/mthreads/common/AcpiTables/Common/ThermalZone.asl 文件中 TZ00 区域的 _PSV 数值：

开关过温降频功能

过温降频功能默认开启。如需关闭，请将 board/mthreads/common/AcpiTables/Common/GlobalRefs.asl 文件中的 DTMP 值修改为 0：

修改过温降频对象

默认会对 CPU/GPU/NPU 进行降频保护。如需排除特定组件，请从 board/mthreads/common/AcpiTables/Common/ThermalZone.asl 文件 TZ00 区域的 _PSL 列表中删除相应对象：

---

功率管理行为定制

修改功率保护阈值

性能模式默认在 45W 时触发功率保护，平衡模式默认在 28W 时触发。由于功率保护与温度保护采用相似的控制机制，均通过 Linux 内核的 thermal 框架实现，因此需要将功率值转换为开尔文温度单位。

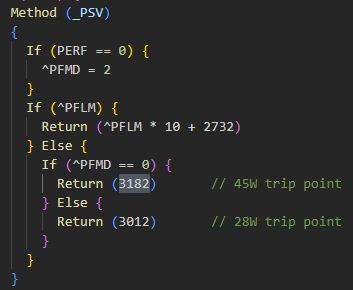

请修改 board/mthreads/common/AcpiTables/AiModule/ThermalZone.asl 文件中 _PSV 方法的返回值：上一分支返回性能模式阈值，下一分支返回平衡模式阈值。

修改功率保护降频对象

默认会对 CPU/GPU/NPU 进行降频保护。如需排除特定组件，请从 board/mthreads/common/AcpiTables/Common/ThermalZone.asl 文件 TZ07 区域的 _PSL 列表中删除相应对象：

组件标识说明：

• CP00：Cluster0 中的四个 CPU 核心
• CP04：Cluster1 中的四个 CPU 核心
• CP08：Cluster2 中的四个 CPU 核心
• MGPU：GPU 组件
• MNPU：NPU 组件

开关功率保护功能

功率保护功能默认开启。如需关闭，请将 board/mthreads/common/AcpiTables/Common/GlobalRefs.asl 文件中的 DCAP 值修改为 0：

---

DVFS 定制

修改 CPU 频率范围

board/mthreads/common/AcpiTables/AiModule/Clusters.asl 文件中定义了 12 个 CPU 核心的频率范围（最大 2650MHz，最小 1454MHz）。可根据需求调整最高频率上限或最低频率下限：

修改 GPU 频率范围

board/mthreads/common/AcpiTables/AiModule/Gpu.asl 文件中定义了 GPU 的频率范围（最大 1500MHz，最小 730MHz）。可根据需求调整最高频率上限或最低频率下限：

---

外设扩展

I2C 设备添加

---

步骤 1：确认 I2C 总线配置

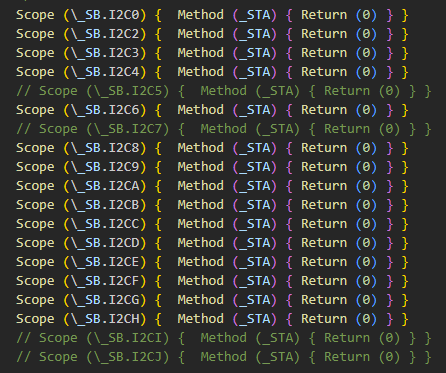

首先确认设备连接到哪个 I2C 总线上。假设设备连接到 I2C5 总线，则需要注释或删除 board/mthreads/common/AcpiTables/AiModule/I2c.asl 文件中对应的 Scope 段落中的以下代码：

Method (_STA) { Return (0) }

步骤 2：创建 I2C 设备描述文件

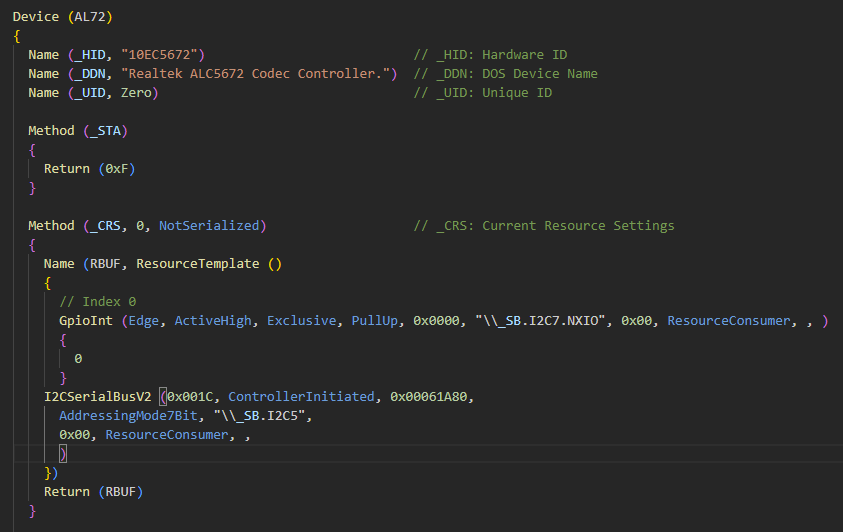

创建新的 ASL 文件来定义 I2C 设备描述，参考以下示例：

设备描述字段说明：

• Device(xxxx)：设备名称，可自定义，字符串长度不超过 4 个字符。若主板上连接多个相同设备，需使用不同名称。
• _HID：设备硬件 ID，必须与内核驱动程序识别的 ID 相匹配，字符串长度为 8 个字符。
• _DDN：设备可读名称，按需描述。
• _UID：设备唯一标识符。若主板上连接多个相同设备，需设置不同值。
• _STA：设备状态。返回 0xF 表示设备存在且可加载驱动；返回 0 表示设备不存在，驱动不会工作。
• _CRS：当前资源设置，描述 I2C 设备的具体信息和中断配置。

I2CSerialBusV2 (0x001C, ControllerInitiated, 0x00061A80,
  AddressingMode7Bit, "\\_SB.I2C5",
  0x00, ResourceConsumer, ,
  )

I2C 总线参数说明：

• 0x1C：I2C 设备的从机地址（slave address）
• 0x61A80：十六进制值，十进制为 400000，表示最大传输速率为 400000 Hz
• "\\_SB.I2C5"：表示设备连接到 I2C5 主机控制器

GPIO 中断配置：

GpioInt (Edge, ActiveHigh, Exclusive, PullUp, 0x0000, "\\_SB.I2C7.NXIO", 0x00, ResourceConsumer, , )
{
  0
}

GPIO 中断参数说明：

• Edge：边沿触发中断
• ActiveHigh：上升沿触发
• Exclusive：独占中断
• PullUp：GPIO 信号内部上拉
• "\\_SB.I2C7.NXIO"：GPIO 信号来源于 NXIO 控制器
• { 0 }：表示使用 NXIO 控制器的第一个 GPIO 引脚

主板 GPIO 控制器说明：

• "\\_SB.SPIO"：提供 SoC 上的 GPIO 0~20
• "\\_SB.APIO"：提供 SoC 上的 GPIO 21 及后续引脚 （注意：在 APIO 对应的 GpioInt 中指定 GPIO 编号时需减去 21，例如 GPIO21 对应编号 0）
• "\\_SB.I2C7.NXIO"：提供 GPIO 扩展芯片上的 GPIO 引脚

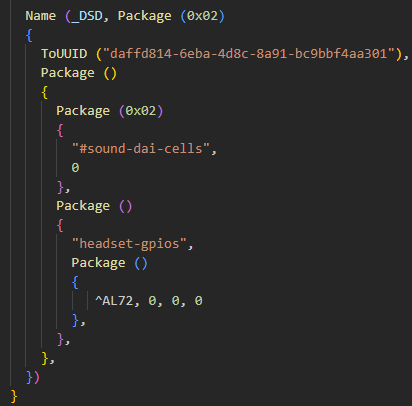

设备属性配置（_DSD）： _DSD 中 UUID daffd814-6eba-4d8c-8a91-bc9bbf4aa301 后面的 Package 可以提供类似设备树（DTS）中的属性信息。

例如：

Package (0x02)
{
  "#sound-dai-cells",
  0
},

在设备的内核驱动程序中，可通过以下代码读取该属性值：

device_property_read_u32(&pdev->dev, "#sound-dai-cells", &dai_cells);

读取结果为 0。

步骤 3：集成到 AML 编译

将新建的设备描述文件集成到 AML 编译流程中。参考下图示例：I2C5 的 _STA 返回 0xF 表示 I2C 主机存在且主机驱动会正常工作，同时 I2C 从设备的描述必须包含在 I2C5 的 Scope 范围内：
