用户指南
本文面向系统管理员和运维人员，介绍 MT vGPU 的安装配置、虚拟 GPU 管理、状态监控、驱动维护，以及热迁移、休眠恢复和超分等高级功能的使用方法。
安装和配置 MT vGPU
步骤 1：确认驱动软件包
| 软件包名称 | 软件包描述 |
|---|---|
| MT_vGPU_HOST_DKMS_v2.9.2 | 适用 DKMS 的 deb 包和 rpm 包，Host 端使用，驱动 GPU，可将物理 GPU 切分成多个虚拟 GPU（vGPU），并发支持多个虚拟机使用。 |
| MT_vGPU_WINDOWS_GUEST_v2.9.2 | GPU Windows Guest 驱动安装包，Guest 端使用。 |
| MT_vGPU_LINUX_GUEST_v2.9.2 | GPU Linux Guest 驱动安装包，Guest 端使用。 |
| MT_vGPU_GMI_v2.9.2 | 摩尔线程 GPU 管理工具使用手册。 |
| MT_vGPU_MTML_v2.9.2 | GPU 管理函数库。 |
| MT_vGPU_DirectStream_v2.9.2 | 屏幕抓取及 GPU 硬件编码 SDK，在 Windows Guest 中工作，调用 GPU 的硬件能力对数据进行编码。 |
| MT_vGPU_MTAPI_v2.9.2 | virtual display、自定义分辨率等设置工具，Guest 端使用。 |
| MT_vGPU_DCGM_v2.9.2 | GPU 健康状态检查工具，Host 端使用。 |
驱动获取请联系：developers@mthreads.com。
步骤 2：准备安装环境
1. 设置服务器 BIOS
-
超 4G 地址空间译码：开启；详细设置方法参考对应服务器操作手册。
-
VMX（Intel）/ SVM（AMD）：开启；详细设置方法参考对应服务器操作手册。
-
Intel VT-d（IOMMU）：开启；详细设置方法参考对应服务器操作手册。
-
SR-IOV：开启；详细设置方法参考对应服务器操作手册。
注：如果 BIOS 有 ARIForwarding 配置项，需要将其开启。
2. 设置操作系统
1. 更新 GRUB 配置
更新操作系统 GRUB 文件，开启 IOMMU。以 Intel 服务器为例，在 /etc/default/grub 中添加 intel_iommu=on：
GRUB_CMDLINE_LINUX="...... intel_iommu=on"
2. 生 成 GRUB 配置
根据当前操作系统手动更新 GRUB 配置：
grub2-mkconfig -o /boot/efi/EFI/$(vendor)/grub.cfg
-o 目录需要根据当前系统实际启动方式（UEFI/Legacy）修改，Legacy 启动时为 /boot/grub2/grub.cfg。
更新后重启服务器。
3. 确认 IOMMU 已开启
服务器重启后，确认 IOMMU 已开启。
可通过如下命令确认启动参数已生效：
$ cat /proc/cmdline | grep -E "intel_iommu=on|amd_iommu=on"
可通过如下命令确认系统已创建 IOMMU 分组：
$ ls /sys/kernel/iommu_groups/
若命令返回多个数字编号目录，表示系统已识别 IOMMU 分组。 也可通过如下命令查看内核 IOMMU 初始化日志：
$ dmesg | grep -Ei "DMAR|IOMMU|vgpu mm"
[ 8.011691] perf/amd_iommu: Detected AMD IOMMU #7 (2 banks, 4 counters/bank).
[ 8.496306] intel_iommu=on
[ 12.488279] vgpu mm iommu mode: ENABLE
[ 12.488281] vgpu mm iommu mapping mode: 2
3. 查询 PCIe 设备基本信息
-
为确保服务器和操作系统已经识别 MTT S 系列 GPU，在 Host 操作系统中输入
lspci -d 1ed5:命令查询设备 ID。# MTT S3000$ lspci -d 1ed5:03:00.0 3D controller: Moore Threads Technology Co.,Ltd MTT S300003:00.1 Multimedia audio controller: Moore Threads Technology Co.,Ltd MTT HDMI/DP Audio正常情况下，对应显卡的显示内容应该如上所示。
步骤 3：安装并验证 Host 驱动
Host 驱动分为 GOLDEN 和 DKMS 两种驱动，DKMS 驱动所有用户都可以安装，GOLDEN 驱动为针对某个内核版本的定制驱动，二者功能无差异，选择其一即可。
1. 安装 DKMS 通用驱动
$ rpm -ivh ~/xxx_xxx_dkms_mtvgpu_2.9.2_amd64.rpm
Verifying... ################################# [100%]
Preparing... ################################# [100%]
Updating / installing...
1:mtvgpu-2.9.2-1 ################################# [100%]
Loading new mtgpu-2.9.2-000 DKMS files...
Building for 4.18.0-193.14.2.el8_2.x86_64
Building initial module for 4.18.0-193.14.2.el8_2.x86_64
Done.
mtgpu.ko.xz:
Running module version sanity check.
Running the pre_install script:
- Original module
- No original module exists within this kernel
- Installation
- Installing to /lib/modules/4.18.0-193.14.2.el8_2.x86_64/kernel/drivers/gpu/drm/mthreads/
Running the post_install script:
depmod....
DKMS: install completed.
Starting postinst...
postinst finished.
注：DKMS 驱动需要先安装 DKMS 工具。
2. 确认内核模块已加载
列出当前加载的 vGPU 相关内核模块，确认 mtgpu 相关模块已加载。
$ lsmod | grep "mtgpu"
mtgpu 4530176 0
mtvgpu_basic 81920 1 mtgpu
drm_display_helper 237568 1 mtgpu
vfio 73728 3 mtgpu,vfio_iommu_type1,mtvgpu_basic
kvm 1380352 2 mtgpu,kvm_intel
drm_kms_helper 270336 2 mtgpu,drm_display_helper
drm 811008 5 mtgpu,drm_kms_helper,drm_shmem_helper,drm_display_helper
看到上述内容表示内核驱动已经加载。
3. 确认内核驱动工作正常
使用摩尔线程 GPU 管理工具 mthreads-gmi 确认内核驱动模块已经工作。
$ mthreads-gmi -cf
Wed Jul 31 03:13:00 2024
---------------------------------------------------------------
mthreads-gmi:2.3.4 Driver Version:2.9.2-000
---------------------------------------------------------------
ID Name |PCIe |%GPU Mem
Device Type |Pcie Lane Width |Temp MPC Capable
| ECC Mode
+-------------------------------------------------------------+
0 MTT S3000 |00000000:5e:00.0 |58% 30094MiB(32768MiB)
MPC Parent |16x(16x) |57C YES
| N/A
---------------------------------------------------------------
步骤 4：切分 vGPU
vGPU 切分支持两种方式：
- mdevctl 方式。
- 设备文件方式。
两种方式的本质都是对设备文件进行操作以达到对 vGPU 设备管理的目的。更多关于 MT vGPU 支持的显卡切分类型，请参见 MTT S 系列显卡支持的 vGPU 性能和参数。
mdevctl 方式
1. 查看 GPU PCI 设备 BDF 地址
$ lspci -d 1ed5:
03:00.0 3D controller: Moore Threads Technology Co.,Ltd MTT S3000
03:00.0 为 GPU 的 BDF 地址。
$ virsh nodedev-list --cap pci| grep 03_00_0
pci_0000_03_00_0
完整的标识地址为 0000:03:00.0。
2. 创建 vGPU
$ mdevctl start -u c4f702ca-c69d-4d7d-a526-5fdcf78d3428 -p 0000:03:00.0 --type mtgpu-1101
c4f702ca-c69d-4d7d-a526-5fdcf78d3428是 UUID，是 vGPU 设备的唯一标识；此 ID 可以是固定的 ID，也可以通过 uuidgen 工具生成：uuidgen=> xxxxxxx。-pGPU PCI 设备的 BDF 地址。--type：vGPU 切分类型。
3. 查看创建的 vGPU 设备
$ mdevctl list
c4f702ca-c69d-4d7d-a526-5fdcf78d3428 0000:03:00.0 mtgpu-1101
设备文件方式
1. 定位 mdev 设备文件
$ find /sys/ -name mdev_supported_types
/sys/devices/pci0000:00/0000:00:01.0/0000:01:00.0/0000:02:00.0/0000:03:00.0/mdev_supported_types
$ echo c4f702ca-c69d-4d7d-a526-5fdcf78d3428 > /sys/devices/pci0000:00/0000:00:01.0/0000:01:00.0/0000:02:00.0/0000:03:00.0/mdev_supported_types/mtgpu-1101/create
设备文件实际地址可按照这种方式定位：
/sys/class/mdev_bus/domain\:bus\:slot.function/mdev_supported_types/。以上面的地址0000:03:00.0为例，domain 为0000、bus 为03、slot 为00、function 为0。
2. 查看切分出的 vGPU 设备
$ ls /sys/bus/mdev/devices/
c4f702ca-c69d-4d7d-a526-5fdcf78d3428
步骤 5：创建带有 MT vGPU 的虚拟机
QEMU 命令行
1. 使用 QEMU 命令创建虚拟机
使用 QEMU 命令行的参考命令如下：
$ qemu-kvm -name 'Moore Threads GPU' \
-machine q35,accel=kvm,usb=on \
-cpu host -smp 4,sockets=1 -m 4G \
-hda win10-vdi-snapshot.qcow2 \
-usb -device usb-tablet \
-device vfio-pci,sysfsdev=/sys/bus/mdev/devices/c4f702ca-c69d-4d7d-a526-5fdcf78d3428 \
-vnc :01 \
-net user -net nic \
-device intel-hda \
-device hda-duplex
其中，-device vfio-pci,sysfsdev=/sys/bus/mdev/devices/c4f702ca-c69d-4d7d-a526-5fdcf78d3428 为增加的 vGPU 的参数。
virsh XML
1. 在虚拟机 XML 配置中添加 vGPU 设备
在虚拟机的 XML 配置文件中添加如下配置：
<hostdev mode='subsystem' type='mdev' managed='no' model='vfio-pci'>
<source>
<address uuid='c4f702ca-c69d-4d7d-a526-5fdcf78d3428'/>
</source>
</hostdev>
2. 启动虚拟机
$ virsh create vm.xml
步骤 6：安装 Guest 端显卡驱动
vGPU 需要安装 Guest 驱动才能作为 3D 加速设备进行工作。
Windows

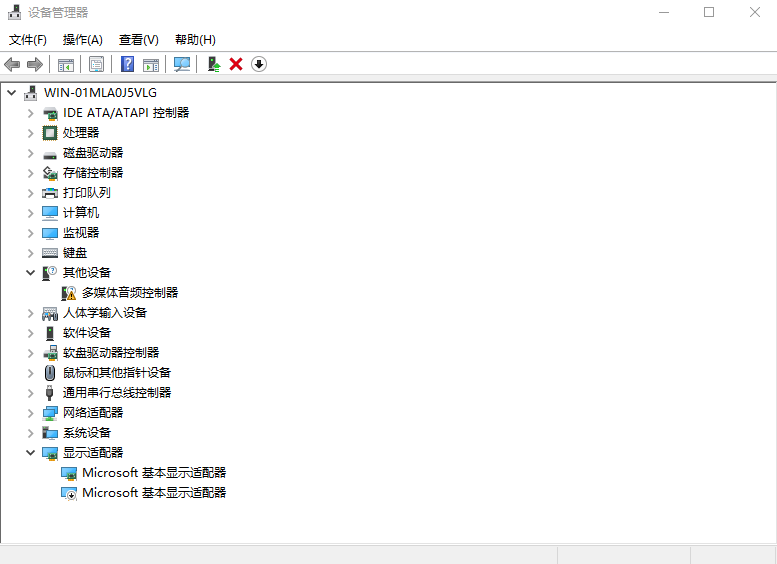

未安装摩尔线程 Windows 驱动的 vGPU 设备如下图所示：
使用 MT_vGPU_WINDOWS_GUEST 安装包安装方法如下：

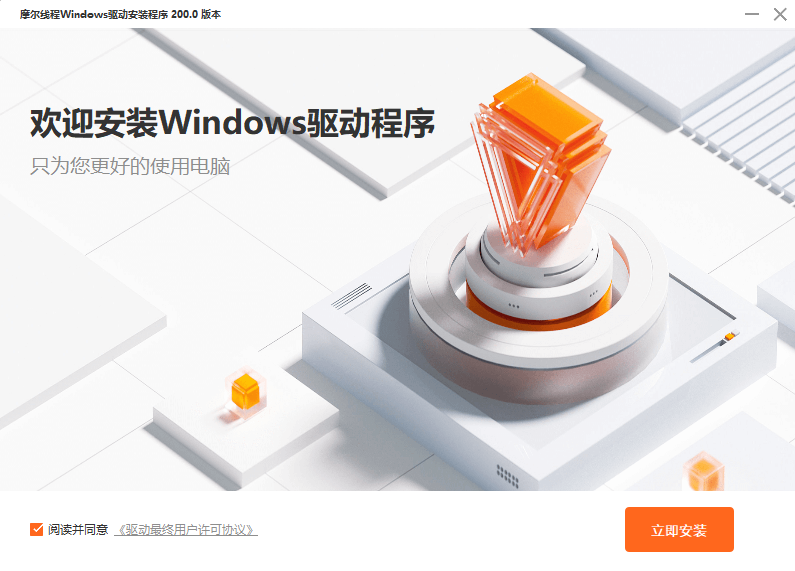

在虚拟机中，运行 PES 安装包 musa-desktop-win10-64bit_vdi.exe，安装 Windows 10 vGPU 驱动：

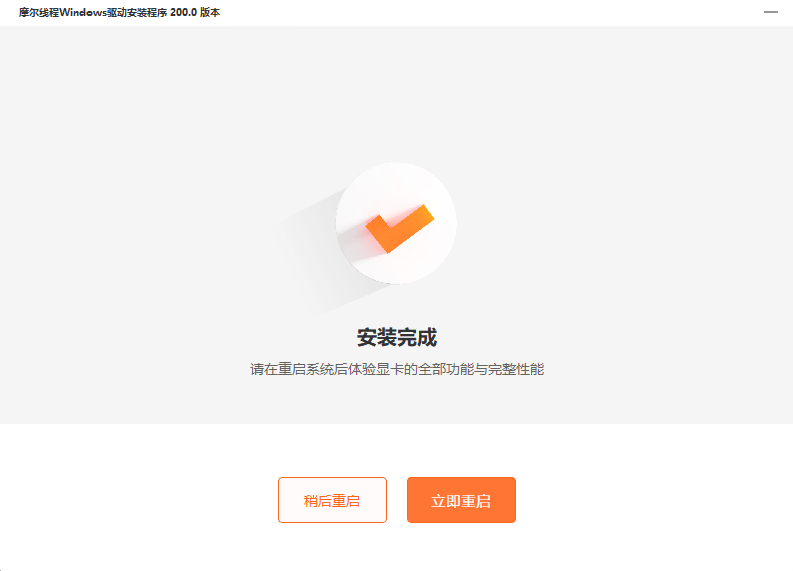

安装成功，如下图所示：
安装完成后重启虚拟机，并在 设备管理器 > 显示适配器 中确认摩尔线程 vGPU 设备显示正常、无黄色感叹号，即可正常使用 vGPU 加速。
Linux
未安装摩尔线程 Linux 驱动的 vGPU 设备如下图所示：
使用 MT_vGPU_LINUX_GUEST 安装包安装方法如下：
在虚拟机中，运行 musa_2.9.x-release-amd64.deb 安装包，安装 Linux Guest vGPU 驱动。
说明：以下 Linux Guest 安装界面截图中的版本号仅作示意，可能与当前发布的安装包版本不一致，请以实际安装包版本为准。
安装成功，如下图所示：
安装完成后重启虚拟机。
重启后，可通过如下命令确认 Guest 驱动工作正常：
$ mthreads-gmi
Mon Jun 9 06:31:58 2025
----------------------------------------------------------------------
mthreads-gmi:2.3.4 Driver Version:2.9.2
----------------------------------------------------------------------
ID Name |PCIe |%GPU Mem
Device Type |Pcie Lane Width |
+--------------------------------------------------------------------+
0 MTT S3000 MtvGPU-1101 |00000000:00:0d.0 |0% 0MiB(1024MiB)
Virtual |16x(16x) |
----------------------------------------------------------------------
若系统包含图形桌面，也可进一步确认虚拟显示已经正常创建。
管理 MT vGPU
查询 vGPU
mdevctl 方式
$ mdevctl list
c4f702ca-c69d-4d7d-a526-5fdcf78d3428 0000:03:00.0 mtgpu-1101
设备文件方式
$ ls /sys/bus/mdev/devices/
c4f702ca-c69d-4d7d-a526-5fdcf78d3428
删除 vGPU
mdevctl 方式
$ mdevctl stop -u c4f702ca-c69d-4d7d-a526-5fdcf78d3428
设备文件方式
$ echo 1 > /sys/bus/mdev/devices/c4f702ca-c69d-4d7d-a526-5fdcf78d3428/remove
配置调度方式
摩尔线程的 vGPU 支持两种调度方式：性能最优调度方式和时间切片调度方式。
注意：默认配置为性能最优调度方式。
| 调度方式 | 参数值 | 说明 |
|---|---|---|
| 性能最优调度方式（Best-effort scheduling） | 0 | 跨多个 vGPU 来平衡性能。每个 vGPU 独占整个 GPU 处理周期，当前周期完成后其他 vGPU 才会继续使用。在某些极端场景下，某个 vGPU 渲染任务多且重，可能导致其他 vGPU 无法获得时间片。 |
| 时间切片调度方式（Time-sliced scheduling） | 1 | 激活的 vGPU 会等分当前 GPU 的算力，即 equal share mode。 |
步骤 1：创建调度配置文件
调度方式通过安装驱动时进行修改。
在 /etc/modprobe.d 目录下创建 mtgpu.conf 文件。
步骤 2：设置调度策略
在配置文件中，通过参数 mtgpu_vgpu_scheduling_policy 选择调度方式。
参考如下配置：
options mtgpu mtgpu_vgpu_scheduling_policy=0
说明：如果选择了 Time Sliced Scheduling，
mtgpu_vgpu_time_sliced_value的值会决定时分复用的时间，以毫秒为单位。
步骤 3：重新加载驱动
重新加载 mtgpu 驱动或重启服务器，使配置生效。
限制最大分辨率
mtgpu-1101 类型默认可以支持 4K 显示，由于 4K 对 GPU 资源消耗较多，并发时可能会影响其他用户的体验，因此 mtgpu-1101 类型 4k 显示功能可以在加载驱动阶段禁用。
步骤 1：创建显示配置文件
在 /etc/modprobe.d 目录下创建 mtgpu.conf 文件，并在配置文件中添加如下内容：
options mtgpu vgpu_1g_support_4k=0
步骤 2：重新加载驱动
重新加载 mtgpu 驱动或重启服务器，使配置生效。
禁用 Guest 驱动自动升级
Host 驱动升级后 Guest 默认会收到升级提醒，可以通过配置文件关闭升级提醒。
步骤 1：创建升级配置文件
在 /etc/modprobe.d 目录下创建 mtgpu.conf 文件，并在配置文件中添加如下内容：
options mtgpu vgpu_upgrade_mode=0
步骤 2：重新加载驱动
重新加载 mtgpu 驱动或重启服务器，使配置生效。
说明：2.5.0 升级到 2.5.6 仍然需要删除
/var/local/mthreads/wddm_driver.zip关闭 Guest 升级服务，2.5.6 升级到更高版本时可以通过vgpu_upgrade_mode=0配置关闭。
使用 MT Virtual Display
查看 MT-virt 显示器标号。例如，MT-virt 显示器为 2 号显示器时，在 屏幕设置 中将显示方式设置为 仅在 2 上显示。
手动选择程序 GPU 加速
在单 GPU 模式且没有其他显示设备的场景下，所有应用都会默认使用摩尔线程 vGPU 作为加速，在有其他显示设备时需要设置为仅在 MT Virtual Display 上显示。
查看 MT-virt 显示器标号。例如，MT-virt 显示器为 2 号显示器时，在 屏幕设置 中将显示方式设置为 仅在 2 上显示。
监控 MT vGPU
使用 MT GPU 管理工具
通过摩尔线程 GPU 管理接口工具 mthreads-gmi 可以实现 GPU 和 vGPU 管理和监控。
显示帮助信息
$ mthreads-gmi --help
监控 GPU 整卡概括信息
$ mthreads-gmi -cf
监控 vGPU 解码详细信息
$ mthreads-gmi vgpu -ds
监控 vGPU 编码详细信息
$ mthreads-gmi vgpu -es
监控 vGPU 使用率
$ mthreads-gmi vgpu -u
监控 vGPU 详细信息
$ mthreads-gmi vgpu -q
更多命令，参见 mthreads-gmi 命令参考。
维护驱动
卸载驱动
Host
步骤 1：关闭虚拟机
关闭所有使用 vGPU 设备的虚拟机。
步骤 2：卸载 Host 驱动
$ rmmod mtgpu
$ rmmod mtvgpu_basic
$ rpm -e mtvgpu
说明：若系统未加载
mtvgpu_basic模块，可先通过lsmod确认；未加载时可跳过该命令。
Windows Guest
步骤 1：卸载 Windows Guest 驱动

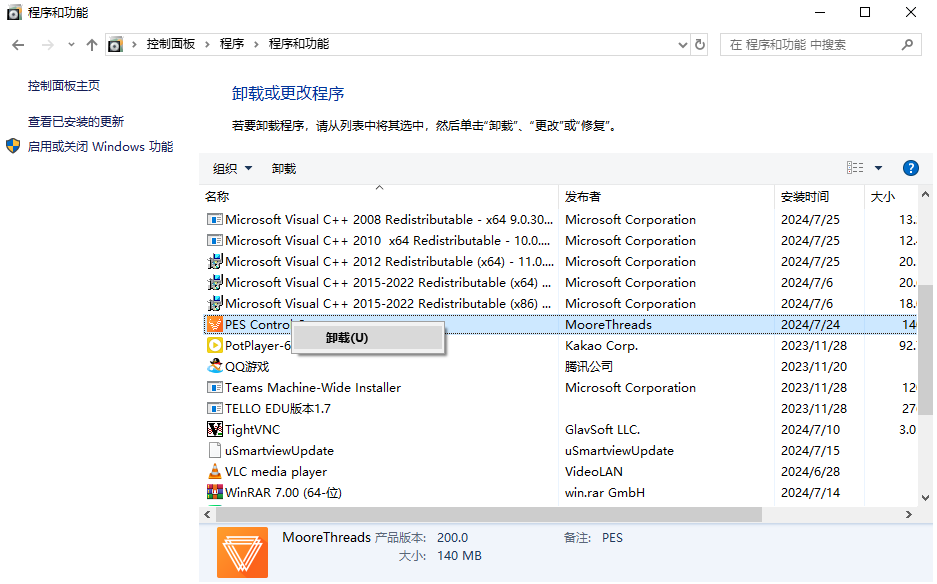

打开 控制面板 > 程序 > 卸载程序，卸载 PES Control Center。
Linux Guest
步骤 1：卸载 Linux Guest 驱动
以 root 权限运行：
$ dpkg -P musa
步骤 2：重启虚拟机
重启虚拟机，使卸载操作生效。
升级驱动
升级前需要关闭使用 vGPU 的虚拟机；Host 驱动升级完成后，再分别处理 Windows Guest 和 Linux Guest 驱动升级。
驱动升级流程如下：
步骤 1：升级 Host 驱动
关闭所有虚拟机，卸载 Host 驱动。
$ rmmod mtgpu
$ rmmod mtvgpu_basic
$ rpm -e mtvgpu
说明：若系统未加载
mtvgpu_basic模块，可先通过lsmod确认；未加载时可跳过该命令。
安装新版本 Host 驱动，加载内核驱动。
$ rpm -ivh xxx_xxx_v1_3_mtvgpu_2.9.2-000_amd64.rpm
步骤 2：升级 Guest 驱动
Windows Guest 驱动可按以下两种方式处理：
方式 1：Windows Guest 提醒升级

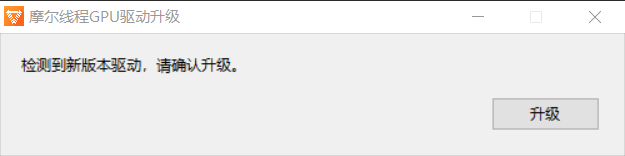

Host 驱动升级完成后，Windows Guest 在下一次开机时会收到升级提醒，根据升级提醒完成 Guest 驱动升级。

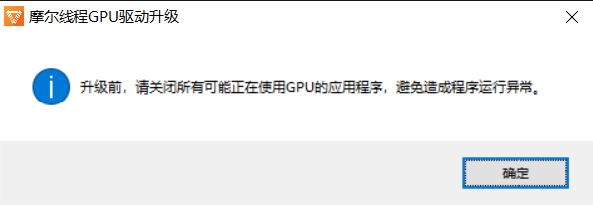

提示用户关闭应用程序。
升级完成后提醒用户重启操作系统。
重启后驱动升级完成。
方式 2：Windows Guest 手动卸载并重新安装 PES
若未通过升级提醒完成升级，可在 Windows Guest 中打开 控制面板 > 程序 > 卸载程序，卸载 PES Control Center，然后重新运行 PES 安装包 musa-desktop-win10-64bit_vdi.exe 完成安装，最后重启操作系统使升级生效。
Linux Guest 升级方式
方式 1：Linux Guest收到升级提醒

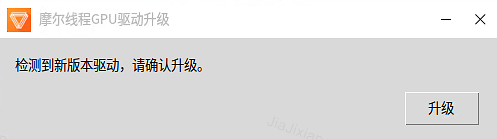

Guest收到升级提醒，点击升级

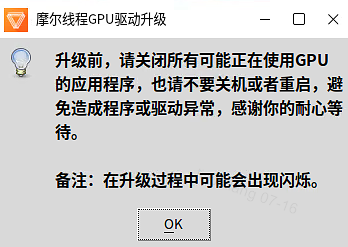

提示用户关闭应用程序

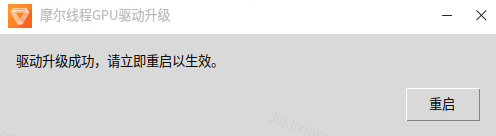

升级完成后重启虚拟机
重启后驱动升级完成
方式 2：手动升级
Linux Guest 采用手动升级方式：先卸载旧版本 Linux Guest 驱动，再安装新版本 Linux Guest 安装包，最后重启虚拟机并确认 /dev/dri/ 节点与 lspci -k 输出正常。
说明：不同 Linux 发行版或安装包格式的卸载、安装命令可能不同，请以当前 Linux Guest 安装包配套说明为准。
热升级驱动
针对线上服务器需长时间稳定运行的需求，常规 Host 驱动版本升级需关闭虚拟机，会造成业务中断，而热升级方案可在几乎不中断业务的前提下完成驱动升级。MT vGPU 2.9.2 支持驱动热升级功能，具体可通过热升级升级至哪些版本，可参考对应版本的 Release Note。
rpm -Uvh xxx_xxx_v1_3_mtvgpu_2.9.2-000_amd64.rpm
使用高级功能
热迁移 vGPU 虚拟机
vGPU 热迁移可以将一个带有 MT vGPU 设备的虚拟机，从一台服务器迁移到另外一台服务器，迁移过程中几乎不会造成服务中断或停机，对于已配置 MT vGPU 的虚拟机，其 vGPU 会随虚拟机一同迁移到另一台主机的 MT GPU 上，两台主机上的 MT GPU 及 MT vGPU 必须为同一型号。
热迁移由内核、libvirt、QEMU、GPU 驱动共同协作完成，因此对内核、libvirt、QEMU 版本有特定要求。
- 内核版本：openEuler 24.03（Kernel 6.6.0）、Ubuntu 24.04（Kernel 6.8.0）。
- QEMU 版本：8.2.0。
- Libvirt：9.10.0。
基于 KVM hypervisor 的 Linux 系统，可按如下步骤热迁移 vGPU 虚拟机：
步骤 1：设置最大停机时间
若虚拟机负载较高，迁移可能无法在默认的最大停机时间内完成。为确保虚拟机迁移顺利完成，需保证最大停机时间超过实际迁移所需时间。
命令：
virsh migrate-setmaxdowntime --domain $name --downtime $time
其中：
$name：本地主机上待迁移的虚拟机名称。$time：虚拟机的最大停机时间（单位：毫秒）。
示例：将本地主机上名为 guestvm 的虚拟机的最大停机时间设置为 20 秒（20,000 毫秒）。
virsh migrate-setmaxdowntime --domain guestvm --downtime 20000
步骤 2：执行热迁移
运行以下 virsh 迁移命令：
virsh migrate --live $name $destination-url --verbose
$name 指本地主机上待迁移的虚拟机名称。
$destination-url 指与待迁移虚拟机所指向的远程主机之间的连接 URL。例如，若要通过 SSH 隧道将虚拟机迁移到 IPv4 地址为 192.168.1.2 的远程主机的系统连接，可将 destination-url 指定为 qemu+ssh://root@192.168.1.2/system。
以下示例为：通过 SSH 隧道将本地主机上名为 guestvm 的虚拟机，迁移到 IPv4 地址为 192.0.2.12 的远程主机的系统连接。
virsh migrate --live guestvm qemu+ssh://root@192.168.1.2/system --verbose
更多详情，参见 Red Hat Enterprise Linux 9。
休眠和恢复 MT vGPU 虚拟机
MT vGPU 2.9.2 提供虚拟机休眠与恢复能力，支持通过 virsh save/virsh restore 或 virsh managedsave/virsh start 保存和恢复虚拟机运行状态。该功能可在不中断业务上下文的前提下，将 Guest 当前运行状态保存为由 Host 统一管理的文件，并在后续需要时快速恢复虚拟机运行。
与传统关机再开机相比，虚拟机休眠无需重新启动 Guest 操作系统、重新初始化驱动或重新启动业务应用，可缩短恢复时间并降低业务中断影响。当前版本采用“休眠前显式通知驱动”的方式：Host 侧脚本在执行 virsh 休眠命令前，先通知 Guest 内驱动暂停 GPU 命令并完成休眠前处理；驱动处理完成后，再执行虚拟机休眠保存动作，确保后续恢复流程可用。
MT vGPU 休眠机制与执行流程
MT vGPU 休眠功能涉及如下软件栈：
- 管理层（virsh/libvirt）
- 管理脚本发起
virsh save、virsh restore、virsh managedsave、virsh start。 - libvirt 接收休眠或恢复请求，并调用 QEMU 对虚拟机状态进行保存或恢复。
- 管理脚本发起
- 虚拟化执行层（QEMU）
- QEMU 负责虚拟机 CPU、内存及设备状态的序列化与反序列化。休眠流程复用了热迁移中的
qemu_savevm_state_*状态保存框架。
- QEMU 负责虚拟机 CPU、内存及设备状态的序列化与反序列化。休眠流程复用了热迁移中的
- vGPU 软件层（Host/Guest）
- Host 侧保存脚本在真正执行休眠前，先通过通知机制与 Guest 内驱动协同。Guest 内驱动进入休眠准备状态，暂停 GPU 命令处理并整理恢复所需状态。
- 硬件资源层（vGPU instance / VRAM / PA 映射）
- 恢复后，虚拟机可能运行在新的 instance 或新的 VRAM 映射环境中。因此，恢复流程必须避免继续使用源端遗留的旧物理地址映射。
休眠本质上是“基于热迁移保存框架的一次性状态保存”。由于 Guest 侧在 vCPU 停止前几乎没有自然的收敛窗口，因此需要额外的预通知机制配合，在真正调用 virsh save 或 virsh managedsave 之前，让驱动先进入受控状态，完成 GPU 命令暂停和休眠前准备。
当前版本休眠流程如下：
- Host 侧执行休眠保存脚本。
- 脚本通知 Guest 内驱动进入休眠准备流程。
- 驱动暂停 GPU 命令并处理内部状态。
- 驱动返回处理完成状态。
- Host 侧继续执行
virsh save或virsh managedsave。 - libvirt/QEMU 保存虚拟机完整状态。
- 通过
virsh restore或virsh start恢复虚拟机。
命令说明：
| 命令 | 说明 |
|---|---|
virsh save <vm-name> <save-file> | 保存虚拟机运行状态到指定文件 |
virsh restore <save-file> | 从保存文件恢复虚拟机 |
virsh managedsave <vm-name> | 由 libvirt 管理保存文件 |
virsh start <vm-name> | 启动已执行 managedsave 的虚拟机并恢复其状态 |
save 与 managedsave 的选择建议如下：
save：适合平台自行管理保存文件路径、跨兼容节点恢复，或需要对保存文件进行归档、搬迁和统一生命周期管理的场景。managedsave：适合单机由 libvirt 管理保存文件的场景，操作更简单，但保存文件位置由 libvirt 管理，不适合需要平台显式管理保存文件路径的场景。
准备使用环境
使用虚拟机休眠功能前，请确认满足以下条件：
- Guest 为 Windows Guest。
- Host OS 版本满足要求：
- openEuler 24.03（Kernel 6.6.0）。
- Ubuntu 24.04（Kernel 6.8.0）。
- 软件版本满足要求：
- QEMU 8.2.0。
- Libvirt 9.10.0。
- MT vGPU 2.9.2 及对应配套组件。
- 使用 root 用户或具备 libvirt 管理权限、sysfs 节点写入权限的管理用户执行休眠和恢复操作。
- 休眠端与恢复端保持一致：
- vGPU 软件版本为 release_vgpu_2.9.2 及以上版本。
- vGPU 类型一致。
- IOMMU、SR-IOV 配置一致。
- vCPU、RAM 配置一致。
- GPU 硬件类型一致，例如 S3000 与 S3000E 不可混用。
- 当前未执行热迁移、热插拔、热升级等与设备状态密切相关的操作。
- 休眠功能默认开启，开启超分时休眠功能默认关闭。
部署时建议完成以下检查：
步骤 1：确认组件版本
确认 libvirt 与 QEMU 版本符合要求。
步骤 2：部署 vGPU 环境
安装匹配版本的 Host vGPU 驱动，创建 vGPU 设备，启动虚拟机并安装匹配版本的 Guest 驱动。
步骤 3：可选确认休眠链路
休眠功能默认开启，开启超分时休眠功能默认关闭。如需在上线前确认可用性，建议在测试环境执行一次保存脚本演练，确认 /sys/bus/mdev/devices/<uuid>/common 节点存在，且脚本能够收到 GUEST_SAVE_FINISHED 状态。
执行休眠保存
用户需要将通知 vGPU 和休眠命令封装到同一 Host 侧脚本中。休眠保存脚本应先通知 Guest 驱动暂停 GPU 命令并准备休眠，待驱动状态返回 GUEST_SAVE_FINISHED 后，再执行 virsh save 或 virsh managedsave。
脚本中的关键变量说明如下：
uuid：vGPU 设备 UUID，可通过mdevctl list或ls /sys/bus/mdev/devices/查询。vm_name：虚拟机名称，可通过virsh list --all查询。vm_saved_imgfile：save方式下保存虚拟机运行状态的文件路径，建议使用 Host 侧可用空间充足且由平台统一管理的目录。
建议的 Host 侧保存流程如下：
步骤 1：检查虚拟机状态
检查虚拟机是否存在且运行。若不存在或未运行，则退出。
步骤 2：检查 vGPU common 节点
检查 vGPU common 节点是否存在。若节点不存在，则退出。
步骤 3：通知 Guest 驱动准备休眠
通知 Guest 驱动暂停 GPU 命令并准备休眠。
步骤 4：确认 Guest 驱动已就绪
轮询查看 vGPU common 节点获取驱动状态。若超时（建议设置超时时间为 5s）仍未返回 GUEST_SAVE_FINISHED，则退出。
步骤 5：保存虚拟机状态
调用 virsh save 或 virsh managedsave 保存虚拟机状态。
以下为示意代码，需根据平台脚本框架适配：
#!/bin/bash
uuid="<vgpu-uuid>"
vm_name="<vm-name>"
vm_saved_imgfile="<vm-saved-imgfile>"
common_node="/sys/bus/mdev/devices/${uuid}/common"
# step 1. 检查虚拟机是否存在且运行
if ! virsh list | grep -qw "${vm_name}"; then
echo "错误：虚拟机 ${vm_name} 未运行或不存在"
exit 1
fi
# step 2. 检查 vGPU common 节点是否存在
if [ ! -e "${common_node}" ]; then
echo "vGPU common 节点不存在：${common_node}"
exit 1
fi
# step 3. 通知 Guest 驱动暂停 GPU 命令并准备休眠
echo "vgpu_save_running" > "${common_node}"
# step 4. 检查 vGPU 保存准备状态，节点输出包含 GUEST_SAVE_FINISHED 后才继续休眠操作
status_output=$(cat "${common_node}")
if ! echo "${status_output}" | grep -q "GUEST_SAVE_FINISHED"; then
echo "状态未就绪，退出脚本"
exit 1
fi
# step 5. 休眠虚拟机。以下 save/managedsave 命令二选一
# save 方式
virsh save "${vm_name}" "${vm_saved_imgfile}"
# managedsave 方式
# virsh managedsave "${vm_name}"
恢复虚拟机
用户需要将环境检查和虚拟机恢复命令封装到同一 Host 侧脚本中。虚拟机恢复脚本应先检查环境是否支持恢复虚拟机，当满足恢复条件后，再执行 virsh restore 或 virsh start。
建议的 Host 侧恢复流程如下：
步骤 1：检查超分配置
检查当前环境的超分配置情况。若已开启超分，则退出。
步骤 2：检查保存文件
检查指定保存文件是否存在。若不存在指定保存文件，则退出。
步骤 3：恢复虚拟机状态
调用 virsh restore 或 virsh start 恢复虚拟机状态。
步骤 4：处理恢复失败
若恢复失败，则启用冷启动方案，保证虚拟机可以正常开机。
以下为示意代码，需根据平台脚本框架适配：
#!/bin/bash
vm_name="<vm-name>"
vm_saved_imgfile="<vm-saved-imgfile>"
xml_file="/tmp/${vm_name}_restore.xml"
# step 1. 检查当前环境的超分配置情况
VGPU_STATUS=$(cat /sys/module/mtgpu/parameters/vgpu_overcommit_enable 2>/dev/null || echo "UNKNOWN")
if [ "${VGPU_STATUS}" = "Y" ]; then
echo "当前环境已启用超分，不支持休眠，退出脚本，不执行虚拟机恢复"
exit 1
elif [ "${VGPU_STATUS}" != "N" ]; then
echo "vgpu_overcommit_enable 节点状态异常：${VGPU_STATUS}，仅支持 N 时执行恢复"
exit 1
fi
echo "vGPU 超分配置检查通过"
# step 2. 检查指定保存文件是否存在。以下分别为 save/managedsave 检查方式：
# save 方式
if [ ! -f "${vm_saved_imgfile}" ]; then
echo "恢复失败：保存文件 ${vm_saved_imgfile} 不存在"
exit 1
fi
# managedsave 方式
# if ! virsh list --managed-save --all | grep -qw "${vm_name}"; then
# echo "恢复失败：未找到 ${vm_name} 的 managedsave 状态"
# exit 1
# fi
# step 3. 调用 virsh restore 或 virsh start 恢复虚拟机状态。以下 save/managedsave 命令二选一：
# save 方式
if ! virsh restore "${vm_saved_imgfile}"; then
echo "virsh restore 执行失败，进入冷启动兜底流程"
virsh save-image-dumpxml "${vm_saved_imgfile}" > "${xml_file}" || { echo "导出 XML 失败"; exit 1; }
virsh destroy "${vm_name}" 2>/dev/null || true
virsh create "${xml_file}"
fi
# managedsave 方式
# if ! virsh start "${vm_name}"; then
# echo "virsh start 执行失败，进入冷启动兜底流程"
# virsh destroy "${vm_name}" 2>/dev/null || true
# virsh managedsave-remove "${vm_name}" 2>/dev/null || true
# virsh undefine "${vm_name}" 2>/dev/null || true
# virsh define "${xml_file}" || exit_script "define 虚拟机失败"
# virsh start "${vm_name}"
# fi
处理失败场景
常见失败场景及处理建议如下：
- vGPU common 节点不存在：检查 vGPU 是否已创建、虚拟机是否已绑定该 vGPU、Host 驱动是否正常加载。
- 未返回
GUEST_SAVE_FINISHED：检查 Guest 驱动版本是否匹配、Guest 是否正常运行，以及当前是否正在执行热迁移、热插拔或热升级等操作。 virsh save或virsh managedsave执行失败：检查虚拟机状态、Host 剩余磁盘空间、libvirt/QEMU 服务状态和当前用户权限。virsh restore执行失败：检查保存文件是否存在且完整，恢复端与休眠端的 vGPU 版本、vGPU 类型、GPU 硬件类型、IOMMU/SR-IOV、vCPU、RAM 配置是否一致。virsh start恢复 managedsave 状态失败：检查是否存在 managedsave 状态，以及虚拟机定义是否仍然存在。- 恢复后 Guest 异常：检查保存文件与 Guest 磁盘镜像是否匹配，确认保存后到恢复前未修改 Guest 磁盘内容。
查看限制与注意事项
- 休眠端与恢复端必须满足严格的版本、配置和硬件兼容要求。
- 热迁移、热插拔、热升级过程中不应同时执行休眠操作。
- 超分功能默认关闭。若启用超分，则无法使用休眠功能。
- 当前仅支持 Windows Guest。
- CPU 可用资源不足的情况下，虚拟机休眠或恢复可能会失败。
- 虚拟机重启过程中执行休眠指令，恢复虚拟机后虚拟机可能会关机（此为 Windows 自身逻辑所致）。
- save 文件与磁盘镜像之间有强一致性要求，保存后到恢复前不应修改 Guest 磁盘内容，否则可能导致 Guest 文件系统损坏或状态不一致。
- 休眠后若要跨服务器恢复，需保证磁盘镜像在 save 和 restore 之间未改变，可使用网络共享磁盘，或拷贝虚拟机所有磁盘文件，否则可能破坏 Guest 文件系统。
配置 MT vGPU 超分
为了进一步提升服务器环境上的 GPU 利用率，参考 CPU 超分的做法引入 vGPU 超分功能，将原本的静态显存切分改为显存和系统内存动态交换的方式，提升 vGPU 的路数。需要注意的是，MT vGPU 2.9.2 及以上版本才开始支持 vGPU 超分功能。
查看限制条件
- vGPU 超分功能仅对
mtgpu-1101类型生效。 - vGPU 超分功能开启后，只能创建同种类型的 vGPU。例如，创建
mtgpu-1101后，就无法创建mtgpu-1102；需要销毁所有mtgpu-1101后才能创建mtgpu-1102。 - vGPU 超分功能仅对 Windows 虚拟机生效。
- 设置超分比例前，需要在 Host 上预留足够的系统内存，否则超分功能无法开启。
设置超分比例
超分比例通过安装驱动时进行修改。
步骤 1：修改超分配置文件
修改 /etc/modprobe.d/0-mtgpu.conf 文件。
步骤 2：设置超分参数
在配置文件中，通过参数 vgpu_overcommit_enable 开启或关闭超分功能。其中，0 表示关闭超分（默认值）；1 表示开启超分。
在配置文件中，通过参数 vgpu_overcommit_num 设置超分的路数，范围为 1～6。
参考如下配置：
开启超分
开启超分功能，并新增 6 路 vGPU。
options mtgpu vgpu_overcommit_enable=1
options mtgpu vgpu_overcommit_num=6
说明：
vgpu_overcommit_num=6表示增加 6 路 vGPU。原本mtgpu-1101最大路数是 28 路，增加 6 路后为 34 路；同时，Host 会申请 6 GB 系统内存。
关闭超分
关闭超分功能。
options mtgpu vgpu_overcommit_enable=0
步骤 3：重新加载驱动
修改完成后，重新加载 mtgpu 驱动或重启服务器使配置生效。
查询超分状态
通过 mthreads-gmi vgpu -q 命令可以查询 vGPU 是否开启超分，以及当前 vGPU 使用了多少系统内存替代显存。
- 例如：
# mthreads-gmi vgpu -q
GPU0 00000000:31:00.0
Active vGPUs : 34
vGPU ID : 1
VM UUID : a05de014-726d-4152-adc8-50e354f5036f
VM Name : VM-1
vGPU Name : MT vGPU S3000-1101
vGPU Type : mtgpu-1101
vGPU UUID : c4f702ca-c69d-4d7d-a526-5fdcf78d3429
MPC : 0
FB Memory Usage
Total : 1024MiB
Used : 0MiB
Free : 1024MiB
Utilization
Gpu : 0%
Memory : 0%
Encoder Stats
Active Sessions : 0
Average FPS : 0
vGPU Over Commit
Enable : YES # YES 表示开启了 vGPU 超分
System Memory : 176MiB # 使用了 176 MB 系统内存作为显存
使用工具和 SDK
使用 MT DirectStream 示例
用例说明：
| 文件名称 | 功能说明 |
|---|---|
| AppEncD3D11.exe | 从本地文件读取 YUV 数据进行编码，码流写入指定的文件。 |
| AppEncD3D11Perf.exe | 衡量 FPS 中的编码性能（一次性读入文件，所以 YUV 文件不宜过大），码流不写入文件。 |
| AppEncDDA.exe | 捕获桌面，并对捕获的图像进行编码（用于 virtual display 场景），码流写入文件 DDABitStream_x_x.h264（微软抓屏接口）。 |
| AppEncMTCapture.exe | 摩尔线程私有桌面抓屏编码方案，功能同 AppEncDDA.exe，效率更高，功能集成参考 mtencode API 手册或示例代码。 |
运行 MT DirectStream 示例
步骤 1：准备测试文件
准备一个 NV12 文件，用于 AppEncD3D11.exe 或 AppEncD3D11Perf.exe。
步骤 2：执行测试命令
编码文件
使用 YUV 文件编码 h.264 码流：
AppEncD3D11.exe -i 1920x1080_nv12.yuv -s 1920x1080 -src_fmt nv12 -bf 0 -rc cqp -constqp 20 -fps 25 -gop 30 -frames 100 -o out.h264
性能测试
执行性能测试：
AppEncD3D11Perf.exe -i 1920x1080_nv12.yuv -s 1920x1080 -src_fmt nv12 -bf 0 -rc cqp -constqp 20 -fps 25 -gop 30 -frames 50000 -o out-cqp.h264
抓屏编码
使用微软 DDA 抓取屏幕并编码成 h.264 码流：
AppEncDDA.exe -frames 500
可参考如下最小示例调用 AppEncMTCapture.exe：
AppEncMTCapture.exe -fps 30 -output 0 -frames 500
参数说明：
AppEncD3D11.exe/AppEncD3D11Perf.exe Options:
-i Input file path
-o Output file path
-s Input resolution in this form: WxH
-src_fmt input file pixel format(nv12, bgra)
-frames encode frame number
-profile H264: auto baseline main high
-fps Frame rate
-gop Length of GOP (Group of Pictures)
-bf Number of consecutive B-frames
-rc Rate control mode: cqp cbr
-bitrate Average bit rate, can be in unit of 1, K, M
-constqp QP value for cqp rate control mode
AppEncDDA.exe Options:
-frames encode frame number
AppEncMTCapture.exe 的其他参数请以安装包内帮助输出为准。
使用 MT API 自定义分辨率
mtapi_resolution_sample.exe 用于设置屏幕自定义分辨率，分辨率支持范围为 640 x 360 至当前规格支持的最大分辨率，使用方法如下：
说明：请以 MTAPI 安装包内 sample 名称为准。
步骤 1：设置自定义分辨率
mtapi_resolution_sample.exe -t 0 1920 1080 60 -s 0 1920 1080 60
步骤 2：确认参数含义
-
-t 0 1920 1080 60：在 0 号显示器上尝试创建 1920 x 1080 60 Hz 属性的显示器。 -
-s 0 1920 1080 60：在 0 号显示器上保存 1920 x 1080 60 Hz 属性显示器的设置。
兼容性和规格
MTT S 系列显卡支持的 vGPU 性能和参数
Windows Guest 性能和参数如下表：
| vGPU 类型 | 支持的 vGPU 路数 | 最大桌面分辨率 | 支持的虚拟显示器数量 | 最大编码分辨率 | 最大解码分辨率 | 10bit 桌面 | 144Hz 刷新率 |
|---|---|---|---|---|---|---|---|
| 1100 | 32 | 4096x2160 | 2 | 4096x2160 | 1920x1080 | 不支持 | 支持 |
| 1101 | 28 | 4096x2160 | 2 | 4096x2160 | 1920x1080 | 不支持 | 支持 |
| 1102 | 16 | 4096x2160 | 2 | 4096x2160 | 4096x2160 | 不支持 | 支持 |
| 1104 | 8 | 4096x2160 | 2 | 4096x2160 | 4096x2160 | 不支持 | 支持 |
| 1108 | 4 | 7680x4320 | 2 | 7680x4320 | 7680x4320 | 支持 | 支持 |
| 1116 | 2 | 7680x4320 | 2 | 7680x4320 | 7680x4320 | 支持 | 支持 |
| 1132 | 1 | 7680x4320 | 2 | 7680x4320 | 7680x4320 | 支持 | 支持 |
Linux Guest 性能和参数如下表：
| vGPU 类型 | 支持的 vGPU 路数 | 最大桌面分辨率 | 支持的虚拟显示器数量 | 最大编码分辨率 | 最大解码分辨率 | 10bit 桌面 | 144Hz 刷新率 |
|---|---|---|---|---|---|---|---|
| 1100 | 32 | 1920x1200 | 1 | 1920x1200 | 1920x1200 | 不支持 | 不支持 |
| 1101 | 28 | 1920x1200 | 2 | 1920x1200 | 1920x1200 | 不支持 | 不支持 |
| 1102 | 16 | 2560x1600 | 2 | 2560x1600 | 2560x1600 | 不支持 | 不支持 |
| 1104 | 8 | 4096x2160 | 2 | 4096x2160 | 4096x2160 | 不支持 | 不支持 |
| 1108 | 4 | 4096x2160 | 2 | 4096x2160 | 4096x2160 | 不支持 | 不支持 |
| 1116 | 2 | 4096x2160 | 2 | 4096x2160 | 4096x2160 | 不支持 | 不支持 |
| 1132 | 1 | 4096x2160 | 2 | 4096x2160 | 4096x2160 | 不支持 | 不支持 |
