内存模型

本文聚焦各类型内存的特性、使用方式、访问优化原则。

内存层次回顾

MUSA 内存系统包含多个层次，各层次在访问速度、容量和可见范围上存在差异：

访问速度 ↑
         │ 寄存器 (Register)        - 每线程私有，1 周期
         │ 共享内存 (Shared Memory) - Block 内共享，1-2 周期
         │ L1/L2 缓存               - 缓存加速
         │ 常量内存 (Constant)      - 只读，缓存命中时快
         │ 全局内存 (Global)        - 所有线程可访问，100+ 周期
          ↓

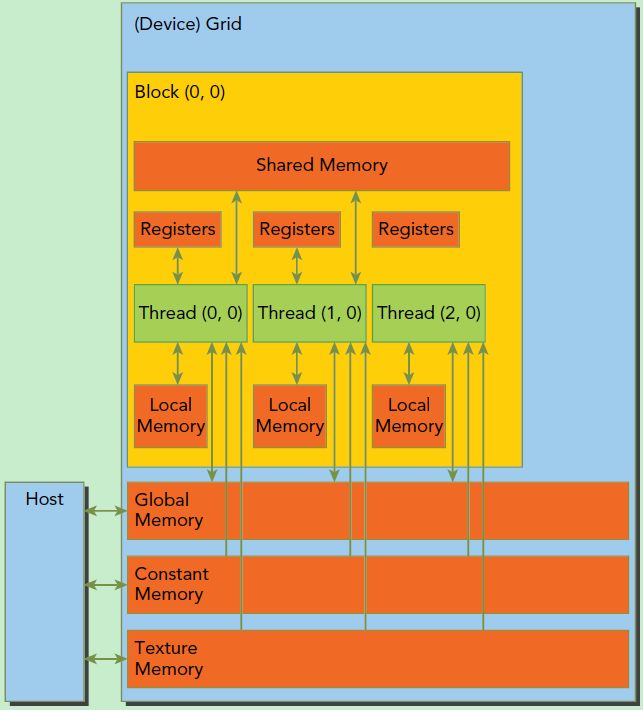

内存层次结构

基础概念见 GPU 并行计算基础。

寄存器（Register）

特性

特性	说明
速度	最快（1 周期）
容量	每线程有限（由编译器分配）
可见范围	线程私有
生命周期	线程存在期间

使用方式

// 编译器自动分配寄存器
__global__ void kernel() {
    float a, b, c;  // 通常存储在寄存器中
    c = a + b;
}

寄存器溢出

当寄存器不足时，编译器会将变量溢出到局部内存（位于全局显存），性能显著下降：

// 可能导致寄存器溢出
__global__ void registerSpill() {
    float temp[100];  // 大数组容易溢出
    for (int i = 0; i < 100; i++) {
        temp[i] = data[i];
    }
}

共享内存（Shared Memory）

特性

特性	说明
速度	快（1-2 周期，片上内存）
容量	每线程块有限（通常 48-96KB）
可见范围	线程块内线程共享
生命周期	线程块存在期间

使用方式

__global__ void sharedMemKernel(float* data) {
    __shared__ float shared_data[256];  // 显式声明

    // 线程块内线程协作
    shared_data[threadIdx.x] = data[threadIdx.x];
    __syncthreads();  // 同步，确保所有线程完成写入

    // 访问其他线程的数据
    float neighbor = shared_data[threadIdx.x + 1];
}

全局内存（Global Memory）

特性

特性	说明
速度	慢（100+ 周期）
容量	大（GB 级，GPU 显存）
可见范围	所有线程可访问
生命周期	应用程序存在期间

使用方式

// 通过 musaMalloc 分配
float* d_data;
musaMalloc(&d_data, size * sizeof(float));

// Kernel 中访问
__global__ void globalMemKernel(float* data) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    data[idx] = data[idx] * 2.0f;
}

// 释放
musaFree(d_data);

NOTE: musaMalloc 和 muMemCreate 在申请完毕时，其内容不保证清零。

常量内存（Constant Memory）

特性

特性	说明
速度	快（缓存命中时）
容量	较小（通常 64KB）
可见范围	所有线程可读
生命周期	应用程序存在期间

使用方式

// 声明常量内存
__constant__ float coefficients[10];

__global__ void constantMemKernel(float* data) {
    // 所有线程读取相同的常量值
    float result = data[threadIdx.x] * coefficients[0];
}

系统内存（Host Memory）

系统内存是位于 CPU 端的内存，MUSA 提供多种类型优化 Host-Device 数据传输。

特性对比

内存类型	分配 API	传输方式	性能特点
可分页内存（Pageable Memory）	`malloc()`	同步拷贝	阻塞 CPU，性能低
锁定内存（Pinned Memory）	`musaMallocHost()`	异步拷贝	支持 PCIe 并行传输
映射锁定内存（Mapped Pinned Memory）	`musaMallocHost(..., musaHostAllocMapped)`	零拷贝访问	无需拷贝，直接访问
写合并内存（Write-Combined Memory）	`musaMallocHost(..., musaHostAllocWriteCombined)`	异步拷贝	优化写入带宽

可分页内存（Pageable Memory）

传统的 malloc() 分配内存，可能被操作系统交换到磁盘：

// 慢：使用 pageable memory
float* h_data = (float*)malloc(size * sizeof(float));
musaMemcpy(d_data, h_data, size, musaMemcpyHostToDevice);  // 同步，阻塞 CPU

// 问题：
// 1. musaMemcpy 前需要先分配到临时 pinned buffer
// 2. 额外的内存拷贝开销
// 3. 无法与 kernel 执行重叠

锁定内存（Pinned Memory）

物理内存被锁定，不会被操作系统交换，支持异步传输：

// 快：使用 pinned memory
float* h_pinned;
musaMallocHost(&h_pinned, size * sizeof(float));

// 异步拷贝，支持并发
musaStream_t stream;
musaStreamCreate(&stream);
musaMemcpyAsync(d_data, h_pinned, size, musaMemcpyHostToDevice, stream);

// 优势：
// 1. 直接 PCIe 传输，无需临时 buffer
// 2. 支持异步拷贝
// 3. 可与 kernel 执行重叠

映射锁定内存（Mapped Pinned Memory）

GPU 可直接访问的宿主内存，无需显式拷贝：

// 分配映射的 pinned memory
float* h_mapped;
musaMallocHost(&h_mapped, size, musaHostAllocMapped);

// 获取设备指针
float* d_mapped;
musaHostGetDevicePointer(&d_mapped, h_mapped, 0);

// GPU 直接访问，无需拷贝
kernel<<<grid, block>>>(d_mapped);

写合并内存（Write-Combined Memory）

优化写入带宽，适合一次写入、不重复读取的场景：

// 分配 write-combined memory（优化写入带宽）
float* h_wc;
musaMallocHost(&h_wc, size, musaHostAllocWriteCombined);

详细使用示例见高级内存优化。

内存层次对比

内存类型	速度	容量	可见范围	分配方式
寄存器	⚡⚡⚡ 最快	小	线程私有	编译器自动
共享内存	⚡⚡ 快	中	线程块内共享	`__shared__`
常量内存	⚡⚡ 快（命中）	小	全局只读	`__constant__`
全局内存	⚡ 慢	大	全局可访问	`musaMalloc`
系统内存	自动迁移	大	CPU 可访问	`malloc`/`musaMallocHost`

内存性能优化

内存访问是 GPU 性能的关键瓶颈。优化内存访问模式可实现 10 倍以上的性能提升。

全局内存合并访问（Coalesced Access）

合并访问：连续的线程访问连续的内存地址，多个内存请求合并为一次事务。

// ✅ Good: 完全合并访问
// 线程 0,1,2,3... 访问地址 0,1,2,3...
__global__ void coalescedAccess(float* data) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    data[idx] = data[idx] * 2.0f;
}

// ❌ Bad: 非合并访问（跨步访问）
// 线程 0,1,2,3... 访问地址 0,1024,2048,3072...
__global__ void stridedAccess(float* data, int stride) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    data[idx * stride] = data[idx * stride] * 2.0f;
}

合并访问规则：

访问模式	事务数	带宽利用率
连续 32 线程访问连续 32 地址	1 个事务	100%
连续 32 线程访问间隔 2 地址	2 个事务	50%
连续 32 线程访问间隔 4 地址	4 个事务	25%
随机访问	32 个事务	~3%

数据结构优化（结构体数组 vs 数组结构体）

结构体数组（AoS）- 不推荐：

struct Point {
    float x, y, z;
};

__global__ void processAoS(Point* points) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    // 只访问 x 分量，但会加载整个结构
    float x = points[idx].x * 2.0f;
}
// 带宽浪费：每个线程实际只用了 1/4 的数据

数组结构体（SoA）- 推荐：

struct Points {
    float* x;
    float* y;
    float* z;
};

__global__ void processSoA(Points points, int n) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    // 连续访问 x 数组，实现合并访问
    float x = points.x[idx] * 2.0f;
}
// 带宽利用率：100%

共享内存 Bank 冲突

共享内存分为 32 个 bank，每个 bank 宽度为 4 字节（32 位）。

Bank Conflict 规则：

同一 warp 中多个线程访问同一 bank 的不同地址 → 序列化
同一 warp 中多个线程访问同一 bank 的同一地址 → 广播（无冲突）

// ❌ Bad: 32-way Bank Conflict
// 所有线程访问第 0 列 → 所有线程访问 bank 0
__shared__ float matrix[32][32];
value = matrix[threadIdx.x][0];  // 冲突！

// ✅ Good: 无冲突访问
// 每个线程访问不同 bank
__shared__ float matrix[32][32];
value = matrix[0][threadIdx.x];  // 无冲突

Padding 消除 Bank Conflict：

// ❌ 32×32 数组，列访问冲突
__shared__ float sharedA[32][32];
value = sharedA[threadIdx.x][col];  // 32-way 冲突

// ✅ 添加 padding，32×33 数组
__shared__ float sharedB[32][33];
value = sharedB[threadIdx.x][col];  // 无冲突
// 每行多 1 个元素，偏移了 bank 映射

内存访问模式对比

模式	描述	性能影响	优化方案
合并访问	连续线程访问连续地址	✅ 最佳	保持线程 ID 与地址连续
跨步访问	线程访问间隔地址	⚠️ 带宽下降	使用共享内存中转
随机访问	无规律访问	❌ 性能极差	预先排序或使用纹理内存
广播访问	所有线程访问同一地址	✅ 最优	常量内存/共享内存广播

优化检查清单

全局内存访问是否合并？
- 线程 ID 是否连续映射到内存地址
- 避免 idx * stride 模式
共享内存是否避免 Bank Conflict？
- 检查 2D 数组列访问
- 使用 padding 打破对齐
数据结构是否适合并行访问？
- AoS → SoA 转换
- 数据预排序
是否充分利用缓存？
- 只读数据使用常量内存
- 二维数据使用纹理内存
是否减少不必要的内存分配？
- 使用内存池
- 复用设备内存

典型内存使用模式

矩阵乘法

__global__ void matMul(float* A, float* B, float* C, int N) {
    __shared__ float tileA[16][16];
    __shared__ float tileB[16][16];

    // 从全局内存加载到共享内存
    tileA[threadIdx.y][threadIdx.x] = A[...];
    tileB[threadIdx.y][threadIdx.x] = B[...];
    __syncthreads();

    // 在共享内存中计算
    float sum = 0.0f;
    for (int k = 0; k < 16; k++) {
        sum += tileA[threadIdx.y][k] * tileB[k][threadIdx.x];
    }
    C[...] = sum;
}

归约（Reduction）

__global__ void reduce(float* input, float* output, int N) {
    __shared__ float shared_data[256];

    // 加载到共享内存
    shared_data[threadIdx.x] = input[blockIdx.x * 256 + threadIdx.x];
    __syncthreads();

    // 在共享内存中归约
    for (int s = 128; s > 0; s >>= 1) {
        if (threadIdx.x < s) {
            shared_data[threadIdx.x] += shared_data[threadIdx.x + s];
        }
        __syncthreads();
    }

    // 写回全局内存
    if (threadIdx.x == 0) {
        output[blockIdx.x] = shared_data[0];
    }
}

最佳实践

优先使用共享内存：频繁访问的数据应放入共享内存
避免寄存器溢出：减少大数组的使用
合并内存访问：连续线程访问连续地址
减少全局内存访问：尽可能在 kernel 内完成计算
使用常量/纹理内存：对于只读或二维数据
对齐内存：使用合适的内存对齐提高缓存效率
